Szczegóły Produktu:
|
| Materiał: | Korpus ceramiczny z metalowym połączeniem śrubowym | Kolor: | Biały |
|---|---|---|---|
| Napięcie znamionowe: | AC/DC500V | Prąd znamionowy: | 10A-500A |
| Ochrona typu: | AR | Zdolność łamania: | AC100KA / DC20KA |
| Aplikacja: | EV、PHEV、HEV、FCV | korzyść: | Wysoka zdolność wyłączania i duży przepływ prądu przy minimalnej rezystancji styku |
| Podkreślić: | Ceramiczne bezpieczniki samochodowe EV,ceramiczne bezpieczniki samochodowe DC500V,bezpiecznik akumulatora samochodowego FCV |
||

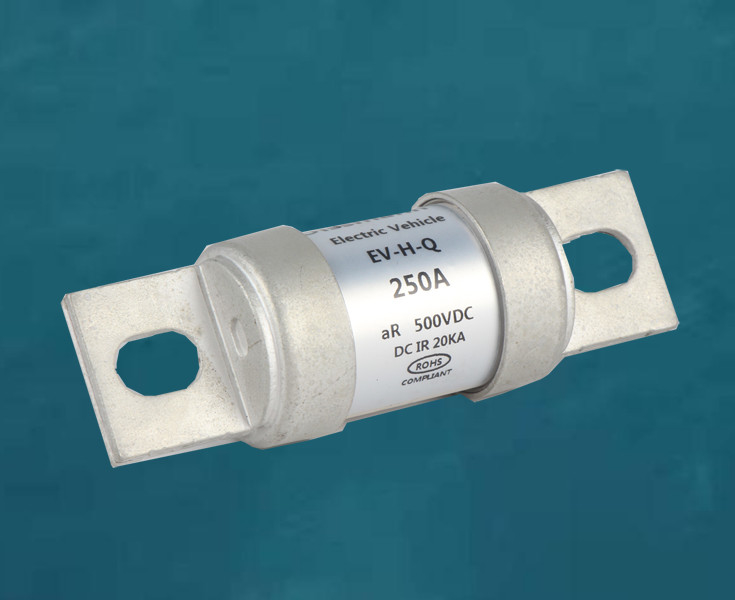

Biały ceramiczny bezpiecznik EV zBezpiecznik połączenia śrubowego do głównego akumulatora samochodowego——Seria modułów EV-HQ
Dissmannceramiczny bezpiecznik EVSeria modułów EV-HQkompaktowy i wydajnymają na celu ochronęakumulator samochodowy, obwód wysokiego napięcia, ładowarkę pokładową i sprzęt pomocniczy.
Seria EV-HQ Module to biały ceramiczny korpus z metalempołączenie śrubowe EVbezpieczniki, oferuję prąd znamionowy 80A - 500A, napięcie znamionowe AC/DC500V.
Dissmannceramiczne bezpieczniki EVróżnią się szybkością bezpiecznika, napięciem i natężeniem prądu oraz są zgodne z RoHS i nie zawierają halogenów oraz posiadają certyfikat UL 248-20, ISO 8820, JAS0-D622.
Wprowadzenie produktów
1. Kształt i wymiary montażowe bezpieczników EV:
| Model | Rozmiar dokumentu | A±2 | B ± 1,5 | C±1 | D±1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
2. Klasyfikacja modelu według prądu znamionowego bezpieczników EV:
| Model |
Prąd znamionowy (A) |
I²t(A²s) |
Pobór energii (W) |
Kod rozmiaru |
zainstalować | |
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m |
| EV-HQ-100 | 100 | 8700 | dziesięć tysięcy | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 |
Zalecany moment dokręcania śruby mocującej M10 20N·m
|
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
