Szczegóły Produktu:
|
| Materiał:: | rura z włókna | kolor:: | Biały |
|---|---|---|---|
| Napięcie znamionowe:: | 750VDC | Prąd znamionowy:: | 150A |
| Zdolność łamania:: | DC20KA | standard:: | UL248-20 (ISO8820) JASO-D622 (ROHs) |
| Stosowanie:: | Motoryzacja, stos ładowania, szafa rozdzielcza zasilania przemysłowego | Słowo kluczowe:: | bezpiecznik samochodowy |
| High Light: | Bezpieczniki do pojazdów elektrycznych 750VDC,bezpieczniki do pojazdów elektrycznych ROHs,bezpiecznik niskoprądowy 150A |
||

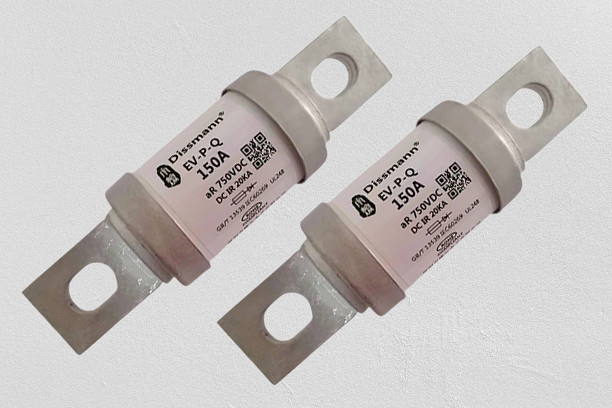

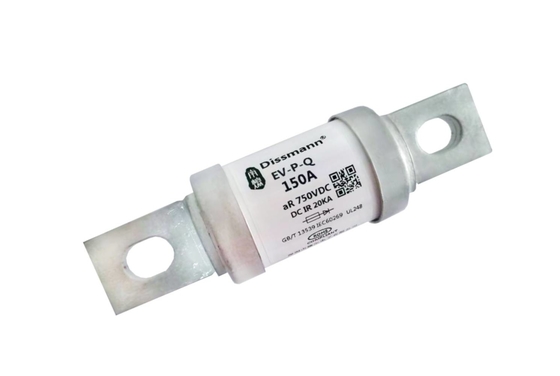

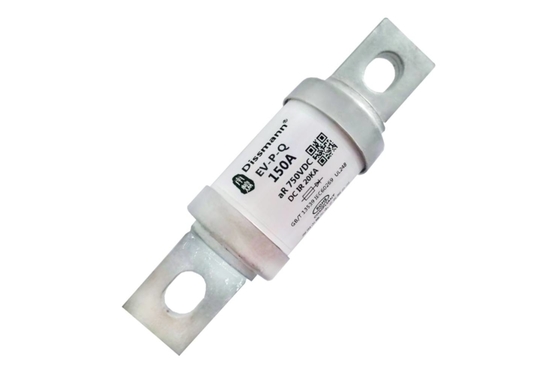

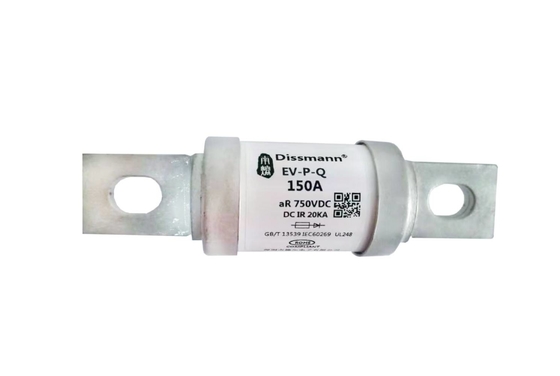

Bezpiecznik niskoprądowy Bezpiecznik 750 V prądu stałego Bezpiecznik niskiego napięcia pojazdu elektrycznego
Materiał:
Noumenon: rura z włókna
Szpilki: stop
Prezentacja produktu:
|
Napięcie znamionowe 额定 电压 |
AC690/DC750V |
Ochrona typu 保护类别 |
aR |
| Prąd znamionowy 额定电流 | 10A-500A |
Zdolność łamania 分断 能力 |
AC100KA, DC20KA |
|
Spełnij wymagania 符合 要求 |
UL248-20, ISO8820, JASO-D622, RoHS指令 |
Uwagi
|
UL |
产品外形尺寸(mm)/Całkowite wymiary produktu (mm)
| 尺寸 代码 | A±2 | B ± 1,5 | C±1 | D±1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 | |
| EV-PQ | VP1 | 109 | 30,4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37,3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91,2 | 125,3 | 12,5 | 40 | 6 |
20 |
产品 型号/Rodzaj produktu
| Modelka型号 |
Prąd znamionowy A |
I²t(A²s) |
Pobór energii W |
Kod rozmiaru 尺寸 代码 |
Zainstaluj安装 | |
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 |
Zalecany moment dokręcania śruby mocującej M10 20N·m 安装螺栓M10推荐扭矩20N·m
|
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 |
Zalecany moment dokręcania śruby mocującej M12 28N·m 安装螺栓M12推荐扭矩28N·m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 | 140 |
