Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Napięcie znamionowe: | AC/DC1000V | Prąd znamionowy: | 300A |
| Zdolność łamania: | AC100KA/DC30KA | Standard: | UL248-20 (ISO8820) JASO-D622 (ROHs) |
| Stosowanie: | Stos ładowania, motoryzacja | Słowo kluczowe: | Wysokoprądowy bezpiecznik samochodowy |
| High Light: | 300A wysokoprądowe bezpieczniki samochodowe,wysokoprądowe bezpieczniki samochodowe ROHS,bezpieczniki ROHS o wysokiej zdolności wyłączania |
||

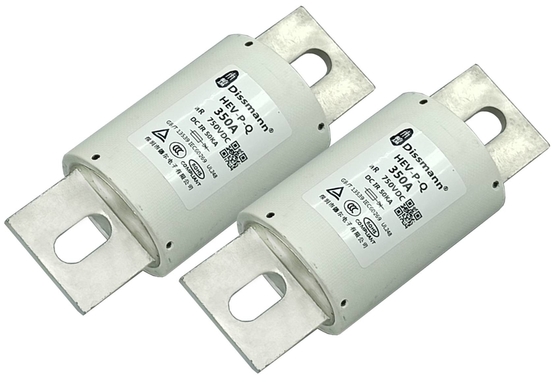

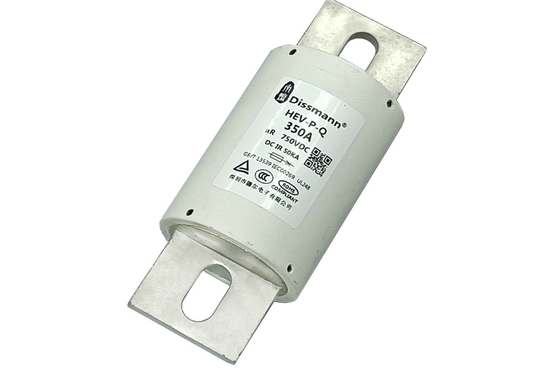

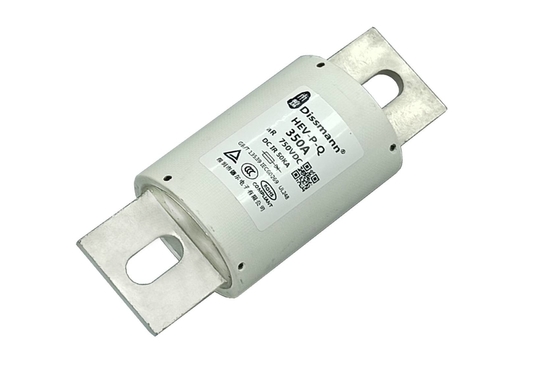

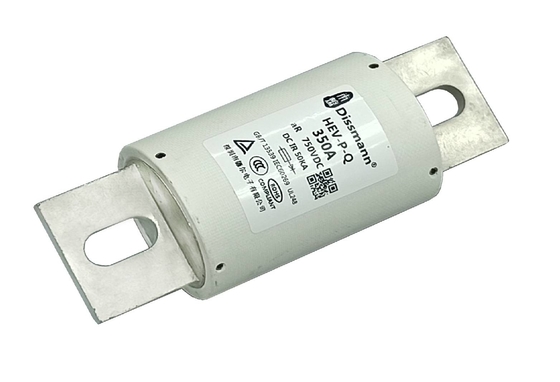

Wysokoprądowy bezpiecznik samochodowy Bezpiecznik o dużej zdolności wyłączania Bezpiecznik EV
Materiał:
Noumenon: Ceramiczny
Kołki: stop miedzi
Prezentacja produktu:
|
Napięcie znamionowe 额定 电压 |
AC/DC1000V或低于 |
Ochrona typu 保护类别 |
aR |
| Prąd znamionowy 额定电流 | 5A-800A |
Zdolność łamania 分断 能力 |
AC100KA, DC30KA (时间常数≤15ms) |
|
Spełnij wymagania 符合 要求 |
UL248-20, ISO8820, JASO-D622, 欧盟和RoHS指令 |
Uwagi
|
gr |
产品外形尺寸(mm)/Całkowite wymiary produktu (mm)
| 尺寸 代码 | A±2 | B ± 1,5 | C±1 | D±1,5 | E ± 1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20,7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20,7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
电流特性曲线图/Krzywa charakterystyki prądu
产品型号/rodzaj produktu
|
Model
|
Prąd znamionowy A |
I2t(A2s) |
Rozpraszanie mocy W |
Kod rozmiaru 尺寸 代码 |
zainstalować
|
|
| HEV-JQ-5 | 5A | 20 | 115 | 1,8 | HF1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2,2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3,6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6,3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10,0 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 |
Zalecany moment dokręcania śruby mocującej M10 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 |
Zalecany moment dokręcania śruby mocującej M12 28N·m 安装螺栓M12推荐扭矩28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
