Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Napięcie znamionowe: | 1000VDC | Prąd znamionowy: | 250A |
| Zdolność łamania: | AC100KA (DC20KA) | Standard: | UL248-20 (ISO8820) JASO-D622 (ROHs) |
| Stosowanie: | System magazynowania energii, fotowoltaika, falownik | Słowo kluczowe: | bezpiecznik systemu magazynowania energii |
| High Light: | Bezpiecznik DC20KA wysokiego napięcia prądu stałego,bezpiecznik systemu magazynowania energii Dissmann,ceramiczny bezpiecznik systemu magazynowania energii |
||

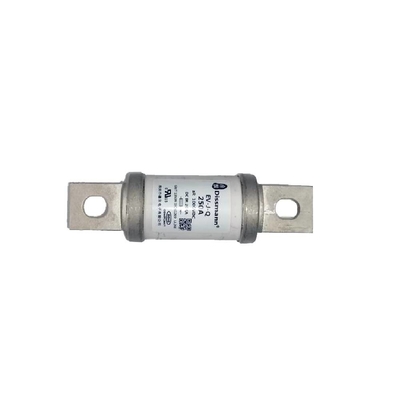

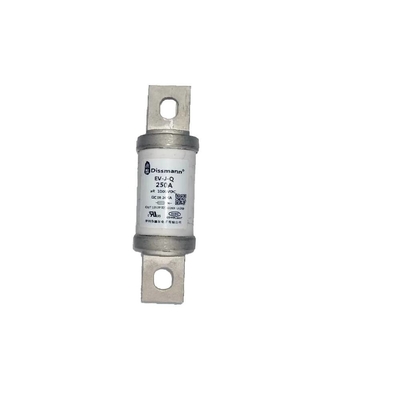

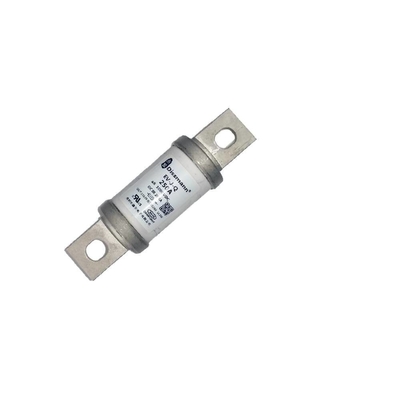

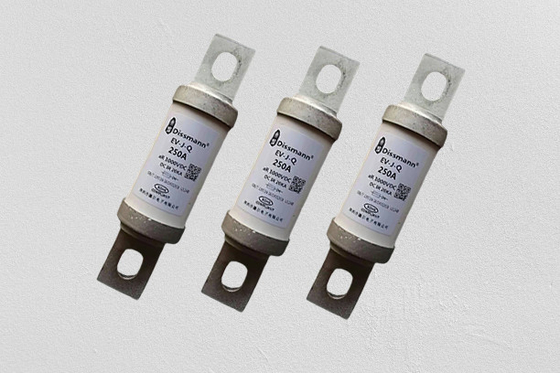

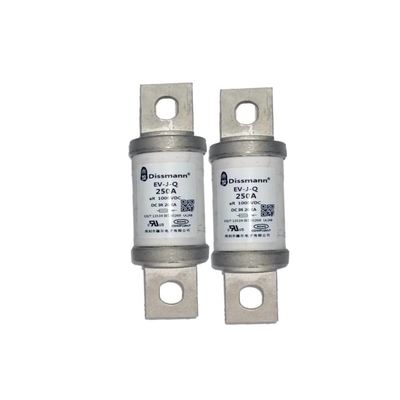

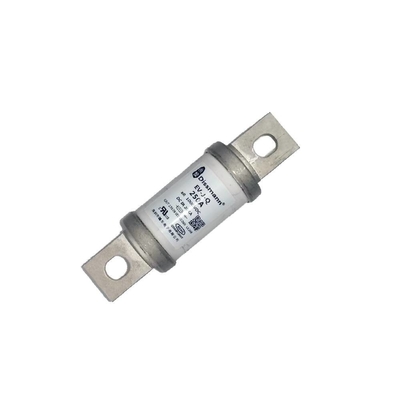

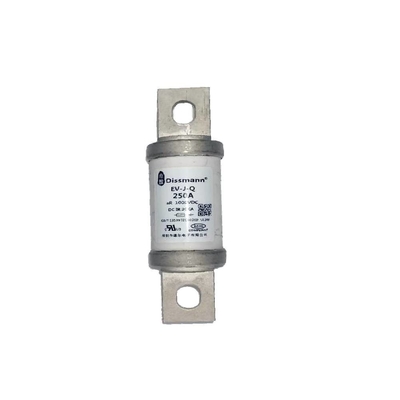

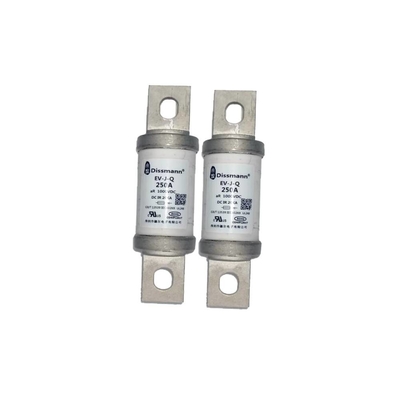

Bezpiecznik systemu magazynowania energii Bezpiecznik EV Bezpiecznik wysokiego napięcia DC Bezpiecznik DC20 KA
Materiał:
Noumenon: Ceramiczny
Kołki: stop miedzi
Prezentacja produktu:
|
Napięcie znamionowe 额定 电压 |
AC/DC1000V |
Ochrona typu 保护类别 |
aR |
| Prąd znamionowy 额定电流 | 10A-800A |
Zdolność łamania 分断 能力 |
AC100KA, DC20KA |
|
Spełnij wymagania 符合 要求 |
UL248-20, ISO8820, JASO-D622, RoHS指令 |
Uwagi
|
UL |
产品外形尺寸(mm)/Całkowite wymiary produktu (mm)
| 尺寸 代码 | A±2 | B ± 1,5 | C±1 | D±1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 | |
| EV-JQ | VJ1 | 116 | 30,4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37,3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90,1 | 117,9 | 12,5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
产品 型号/Rodzaj produktu
| Modelka型号 | Prąd znamionowy 额定电流A | I²t(A²s) |
Pobór energii W |
Kod rozmiaru 尺寸 代码 |
Zainstaluj安装 | |
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10,0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Zalecany moment dokręcania śruby mocującej M10 20N·m 安装螺栓M10推荐扭矩20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Zalecany moment dokręcania śruby mocującej M12 28N·m 安装螺栓M12推荐扭矩28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
