Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 20A-100A | Napięcie znamionowe: | 80VDC-1000VDC |
| Zdolność łamania: | DC33KA | Słowo kluczowe: | Bezpiecznik fotowoltaiczny słoneczny |
| High Light: | 10 * 38 bezpieczników fotowoltaicznych,cylindryczne bezpieczniki fotowoltaiczne,bezpieczniki solarne do wkładów fotowoltaicznych |
||

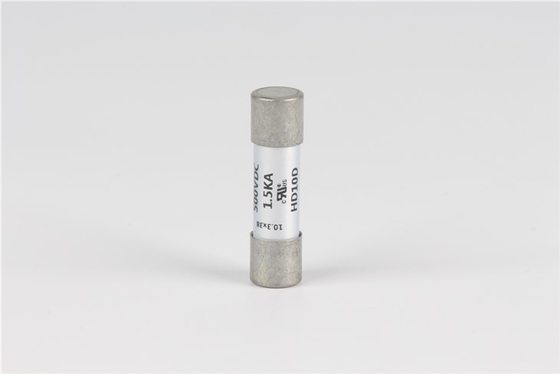

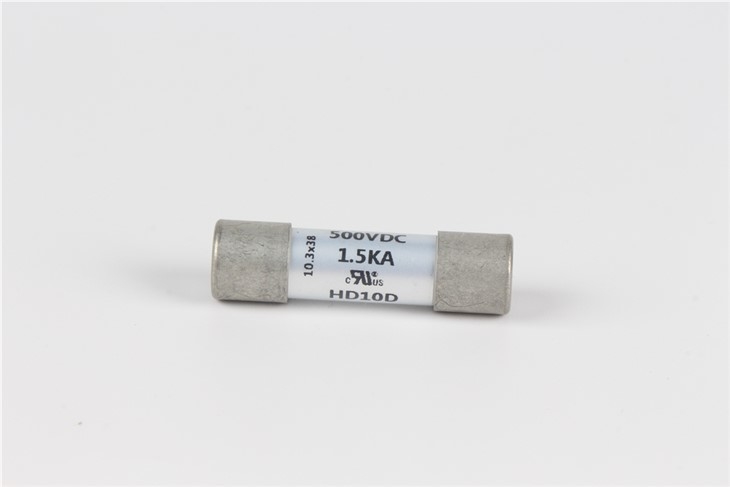

Bezpiecznik wkładu fotowoltaicznego 10 * 38 mm 500 V AC
1. Podstawowe informacje:
Prąd znamionowy: 20A-100A
Napięcie znamionowe: 80VDC-1000VDC
Zdolność zerwania: AC33KA
Spełnij wymaganie: detektyw UL248, IEC60127, EU i ROSHS
2. Obowiązujące normy:
Produkty z serii 2.1HD10X są zgodne z powiązanym standardem UL248.
3. Materiał produktu:
|
Składnik |
Materiał |
Ilość |
|
Drut |
Stop srebra i miedzi |
1 |
|
Czapka |
Cynowany stop miedzi |
2 |
|
Ciało |
Rurka ceramiczna |
1 |
|
Podsadzkarz |
Bezpiecznik piasku |
Kwota |
4. Dane techniczne:
|
Numer części |
Aktualna ocena (ampery) |
Całki energetyczne I2T(A2S) |
| HD10X-1A | 1 | 0,371 |
| HD10X-1,5A | 1,5 | 0,835 |
| HD10X-2A | 2 | 4,09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38,4 |
| HD10X-6,3A | 6,3 | 71,4 |
5. Wymiar produktu:
6. Występy elektryczne
6.1, stan testowy
Wszystkie testy elektryczne są przeprowadzane w temperaturze otoczenia 25±3 ℃.Podczas testu temperatura otoczenia nie może zmieniać się o więcej niż 5 ℃ i musi mieścić się w tych granicach.
6.2,Test wydajności prądu znamionowego
Gdy wkładki bezpiecznikowe przekraczają 100% prąd znamionowy badanych warunków, obwód w ciągu 4 godzin nie powinien być rozłączany, bezpiecznik nie topi się prądowo, rurka nie jest uszkodzona.
6.3, Charakterystyka czasowo-prądowa przed łukiem
Gdy prąd w poniższej tabeli przepływa przez bezpiecznik, jego czas otwarcia musi być zgodny z wymaganiami w poniższej tabeli, czyli czasem przedłukowym.Ponadto nie może dojść do uszkodzenia rurki bezpiecznika ani rozbicia kołpaka.
| 熔断电流/% prądu znamionowego | 熔断时间/Czas otwarcia |
| 200% | ＜2min |

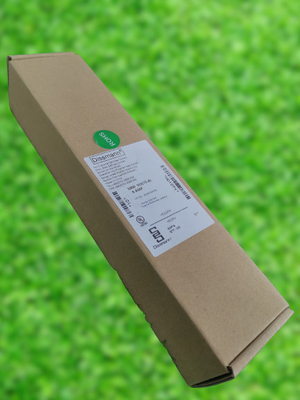

7, szczegóły pakowania
7.1, Ilość w opakowaniu
10 sztuk na wewnętrzne małe pudełko, 10 sztuk małe pudełko na wewnętrzne duże pudełko.
B:10 wewnętrzne duże pudełko na.
C: Każde małe pudełko z 1 małą etykietą opakowania, Każde pudełko z 1 etykietą opakowania, Każde pudełko z 1 raportem z kontroli wychodzącej.
Uwaga: ten pakiet ma charakter wyłącznie informacyjny, a rzeczywiste opakowanie jest kryterium.
7.2, Pakowanie powinno być tak wykonane, aby produkty nie wchłaniały wilgoci ani nie ulegały uszkodzeniu podczas transportu lub przechowywania.
