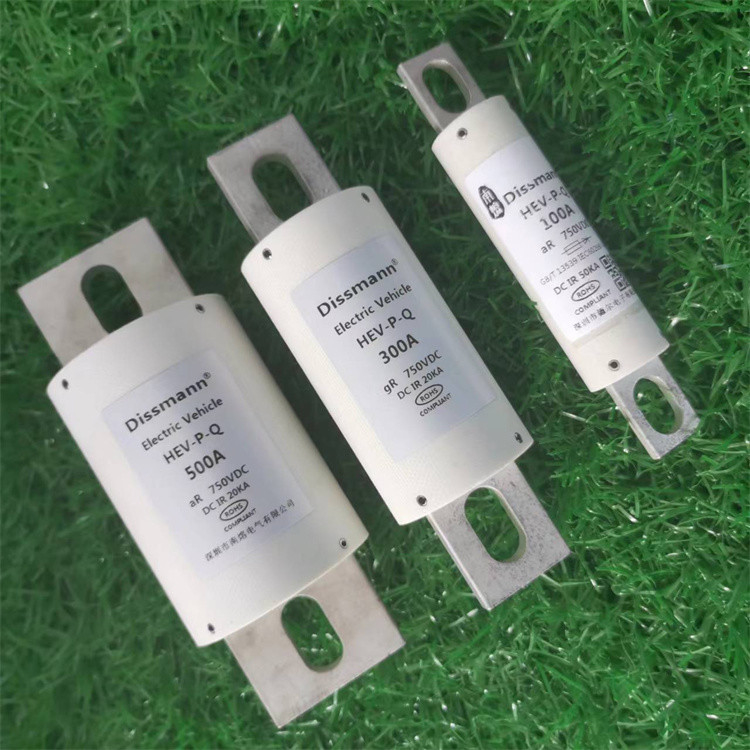

Bezpiecznik HEV firmy Dissmann, bezpiecznik półprzewodnikowy do rur światłowodowych

Bezpiecznik HEV firmy Dissmann, bezpiecznik półprzewodnikowy do rur światłowodowych
Bezpiecznik HEV firmy Dissmann, bezpiecznik półprzewodnikowy do rur światłowodowych

Duży Obraz :  Bezpiecznik HEV firmy Dissmann, bezpiecznik półprzewodnikowy do rur światłowodowych

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Dissmann
Orzecznictwo: UL248-20、ISO8820、JAS0-D622、RoHS
Numer modelu: HEV-P-Q-500
Zapłata:
Minimalne zamówienie: 100szt
Cena: Negotiable
Szczegóły pakowania: Standardowe opakowanie kartonowe
Czas dostawy: 5-8 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 100
Kontakt

Bezpiecznik HEV firmy Dissmann, bezpiecznik półprzewodnikowy do rur światłowodowych

Opis
Napięcie znamionowe: DC750 V lub mniej Prąd znamionowy: 5~800A
Kategoria ochrony: aR, Zdolność niszczenia: AC100KA, DC 50kA (stała czasowa ≤ 15ms)
Zgodny z: Dyrektywy Unii Europejskiej i Chin RoHS Cechy: mała objętość, szybkie utrwalanie
High Light:

Dissmann HEV Bezpiecznik

,

Fibre Pipe Semiconductor Protection Bezpiecznik

,

HEV Półprzewodnikowy bezpiecznik ochronny

Dissmanna®Bezpiecznik HEV Fuse Fiber Pipe Semiconductor Protection Bezpiecznik dostarczany w Chinach

Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China

Bezpiecznik HEV do ochrony półprzewodników

  • Podstawowe informacje o produkcie
  • Szybki bezpiecznik typu połączenia śrubowego, rozmiar i wydajność są zgodne z GB13539, IEC60269, UL248
  • Napięcie znamionowe: DC750V lub mniej
  • Prąd znamionowy: 5 ~ 800A
  • Kategoria ochrony: aR,
  • Zdolność wyłączania: AC100KA, DC 50kA (stała czasowa ≤ 15ms)
  • Zgodnie z dyrektywami RoHS Unii Europejskiej i Chin, ta seria produktów to okrągłe bezpieczniki śrubowe o małej objętości, szybkim utrwalaniu, niskim I2t, wysokiej niezawodności i innych cechach.Nadaje się do ochrony przeciwzwarciowej i rezerwowej przetwornicy częstotliwości, prostownika, falownika, różnych zasilaczy i innych urządzeń półprzewodnikowych, a także baterii zasilającej, silnika, kondensatora, drutu i innych urządzeń i urządzeń.Ten produkt ma dobrą odporność na wibracje i ognioodporność i nadaje się do transportu kolejowego, pojazdów silnikowych i innych zastosowań w środowisku wibracyjnym.
  • Bezpiecznik zabezpieczający przed zwarciem, szczególnie odpowiedni do pojazdów elektrycznych i hybrydowych
  • Bezpiecznik 750 V DC specjalnie zaprojektowany do zasilania akumulatora pojazdu czysto elektrycznego i hybrydowego pojazdu elektrycznego
  • Zapewnij specjalnie dostosowaną podstawę bezpiecznika do trudnych warunków samochodowych

Wymiary bezpiecznika pojazdu elektrycznego:

Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China

Kod rozmiaru A±2 B±1,5 C±1 D±1,5 E±1,5 F±1 G±0,5 H±0,2 J±1
HT1 73,5 14.3 48 60,5 63,5 6.5 10.3 1.6 8
HT2 110 22 69 84 95,5 9 15 3.3 14.75
HT3 129 36,5 72 88 109 10,5 25 6 20.7
HT4 129 50 72 88,6 109 10,5 38 6 20.7
HT5 180 63 72 106 145 13,5 50 10 33



Charakterystyka prądowa bezpiecznika półprzewodnikowego



Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China   Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China



Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China   Dissmann HEV Fuse Fiber Pipe Semiconductor Protection Fuse Supplied in China

Model bezpiecznika półprzewodnikowego DC750V serii HEV-PQ

Model



Prąd znamionowy

A



 I2t(A2s)

Rozpraszanie mocy

W

Kod rozmiaru

zainstalować
przed łukiem całkowity
HEV-PQ-5 5A 1.6 10 1.5 HT1

Zalecany moment dokręcenia śruby mocującej M6 4 Nm
HEV-PQ-10 10 A 3.5 19 3.8
HEV-PQ-15 15A 9.5 73 5.4
HEV-PQ-20 20A 25,5 176 6.0
HEV-PQ-25 25A 42 330 7.0
HEV-PQ-30 30A 55 420 9.0
HEV-PQ-35 35A 33 160 11.0









HT2





Śruba mocująca M8 zalecany moment dokręcenia 11 N·m
HEV-PQ-40 40A 75 315 12.0
HEV-PQ-45 45A 95 430 12.0
HEV-PQ-50 50A 135 590 12,5
HEV-PQ-60 60A 205 940 14.8
HEV-PQ-70 70A 300 1980 17,5
HEV-PQ-80 80A 350 2350 20,5
HEV-PQ-90 90A 410 2630 24.0
HEV-PQ-100 100A 530 3450 26,5
HEV-PQ-125 125A 1700 7200 27









HT3















Śruba mocująca M10 zalecany moment dokręcenia 20 N·m
HEV-PQ-150 150A 2750 11000 34
HEV-PQ-175 175A 4100 16000 35
HEV-PQ-200 200A 5400 21000 42
HEV-PQ-225 225A 7500 30000 45
HEV-PQ-250 250A 9700 41000 47
HEV-PQ-275 275A 12000 58000 51
HEV-PQ-M300 300A 16500 70000 56









HT4


HEV-PQ-M325 325A 20000 82000 61
HEV-PQ-M350 350A 23000 94000 63
HEV-PQ-M400 400A 30000 123000 76
HEV-PQ-300 300A 16500 70000 56
HEV-PQ-325 325A 20000 82000 61
HEV-PQ-350 350A 23000 94000 63
HEV-PQ-400 400A 30000 123000 76
HEV-PQ-450 450A 35000 135000 95
HEV-PQ-500 500A 44000 165000 108
HEV-PQ-600 600A 48000 210000 115



HT5



Śruba mocująca M12 zalecany moment dokręcenia 28 N·m
HEV-PQ-700 700A 53000 298000 125
HEV-PQ-800 800A 75000 445000 140
