Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 5A ~ 800A | Napięcie znamionowe: | AC/DC1000V |
| Zdolność niszczenia: | AC100KA/DC30KA | Rodzaj ochrony: | aR |
| Aplikacja: | Ładowarka EV, system magazynowania energii, magazynowanie energii akumulatora | ||
| High Light: | Bezpiecznik zabezpieczający akumulator HEV,Bezpiecznik zabezpieczający akumulator dwukołowy,Bezpiecznik zabezpieczający akumulator M10 |
||

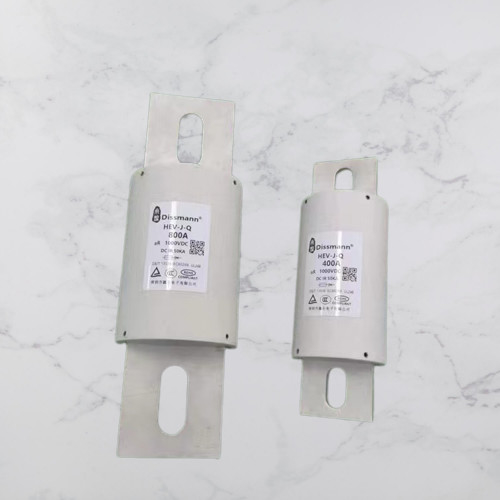

Bezpiecznik HEV służy głównie do ochrony akumulatora ładowarki EV
Cecha i zalety bezpiecznika HEV
Obecna ocena: 5A ~ 800A
Napięcie znamionowe: AC/DC1000V lub niższe
Ocena przerwania: AC100KA/DC30KA przy 1000VDC/AC
Stała czasowa: ≤15ms
Zatwierdzenia:UL248-20,ISO8820,JASO-D622,TUV
Środowiskowy: zgodny z RoHS
Kraj pochodzenia: Chiny
Dane funkcji bezpiecznika 300 A
| Model | Prąd znamionowy (A) | 100% spadek napięcia (mv) | Kod rozmiaru | Instalacja |
| HEV-JQ-300 | 300 | 298 | HF3 |
Śruba mocująca M10, Polecić Moment obrotowy: 21 Nm |
Aplikacja
Nadaje się do zabezpieczania zwarciowego i rezerwowego urządzeń półprzewodnikowych, takich jak przetwornice częstotliwości, prostowniki, falowniki, różnego rodzaju zasilacze, a także akumulatory zasilające, silniki, kondensatory, przewody oraz inny sprzęt i urządzenia.Ten produkt ma dobre właściwości antywibracyjne i ognioodporne i nadaje się do zastosowań w środowiskach wibracyjnych, takich jak transport szynowy i pojazdy silnikowe. Bezpieczniki zabezpieczające przed zwarciem, szczególnie w pojazdach czysto elektrycznych i hybrydowych pojazdach elektrycznych, specjalnie zaprojektowane do pojazdów czysto elektrycznych i akumulator pojazdu hybrydowego, Zapewnij podstawy bezpieczników specjalnie dostosowane do trudnych warunków samochodowych.
Wymiar bezpiecznika EV w milimetrach
| Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Kod rozmiaru
HT1:5A-80A,Zalecany moment dokręcenia śruby mocującej M8 11Nm
HT2:90A-150A,Zalecany moment dokręcenia śruby mocującej M8 11Nm
HT3:175A-325A,Zalecany moment dokręcania śruby mocującej M10 20N·m
HT4:350A-500A,Śruba mocująca M10 zalecany moment dokręcenia 20N·m
HT5:600A-800A,Zalecany moment dokręcania śruby mocującej M12 28N·m
Często zadawane pytania
Pytanie:Jak dobrać prąd bezpiecznika?
Odpowiadać:Zasadniczo obliczymy nasz bezpiecznik prądu znamionowego zgodnie z 1,5-krotnością rzeczywistego prądu roboczego klienta.
