Szczegóły Produktu:
|
| Materiał:: | Ceramiczny | kolor:: | Biały |
|---|---|---|---|
| Stosowanie:: | UPS, power bank, silnik elektryczny | Zdolność łamania:: | 20kA |
| Napięcie znamionowe:: | 500VDC | Słowo kluczowe: | Bezpiecznik HEV |
| High Light: | Wysokoprądowe bezpieczniki samochodowe HEV,ceramiczne bezpieczniki samochodowe 500VDC,ceramiczne bezpieczniki samochodowe UPS |
||

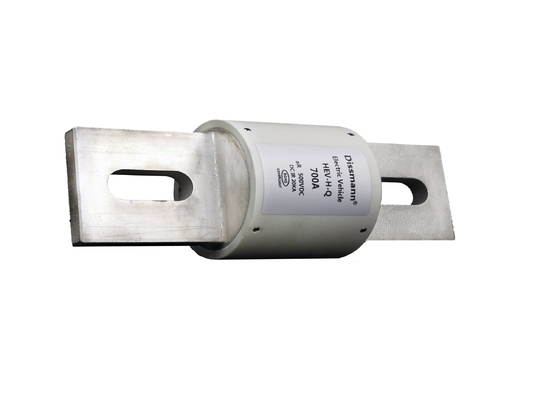

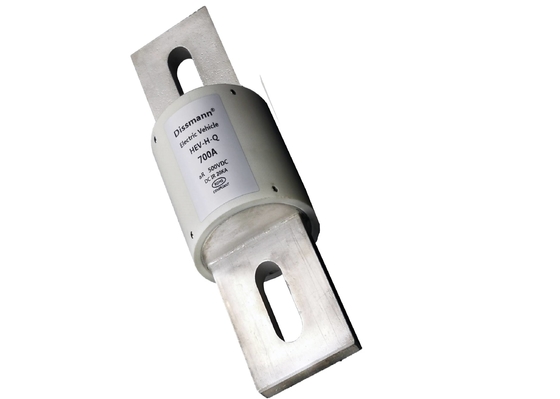

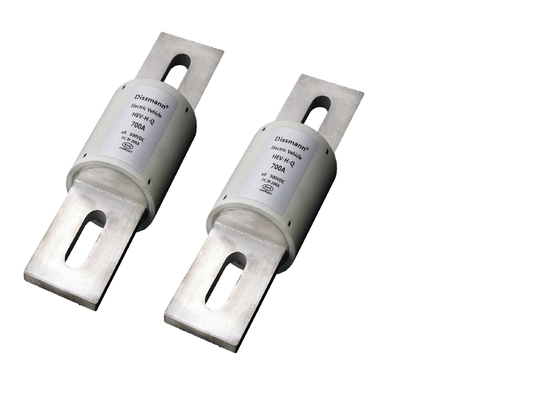

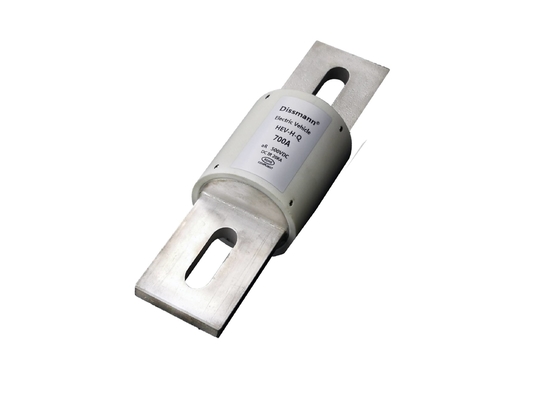

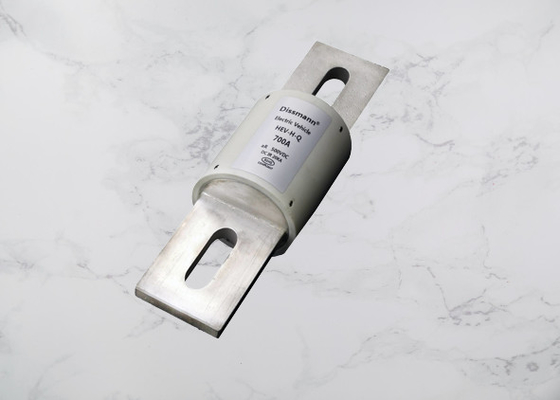

Bezpiecznik wysokoprądowy Bezpiecznik szybko działający Bezpiecznik o dużej zdolności wyłączania
Materiał:
Noumen:rura z włókna
Szpilki:Stop
Cechy:
Ceramiczny bezpiecznik samochodowy
Aktualna ocena: 5A-800A
Napięcie znamionowe: AC/DC500V lub niższe
Ochrona typu:aR
Zdolność zerwania: AC100KA, DC50KA
Prezentacja produktu
|
Napięcie znamionowe 额定 电压 |
AC690V/DC700V或低于(IEC),750V(UL) |
Ochrona typu 保护类别 |
aR |
|
Prąd znamionowy 额定 电流 |
5A-800A |
Zdolność łamania 分断 能力 |
AC100KA, DC50KA (时间常数≤15ms) |
|
Spełnij wymagania 符合 要求 |
UL248-20, ISO8820, JASO-D622, RoHS指令 |
Uwagi
|
gr |
产品外形尺寸(mm)/Całkowite wymiary produktu (mm)
| 尺寸 代码 | A±2 | B ± 1,5 | C±1 | D±1,5 | E ± 1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3,3 | 14,75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20,7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20,7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28,4 |
电流特性曲线图/Krzywa charakterystyki prądu
产品型号/rodzaj produktu
|
Model
|
Prąd znamionowy A |
I2t(A2s) |
Rozpraszanie mocy W |
Kod rozmiaru 尺寸 代码 |
zainstalować
|
|
| HEV-HQ-35 | 35A | 33 | 145 | 8,5 | HZ1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-HQ-40 | 40A | 74 | 315 | 8 | ||
| HEV-HQ-45 | 45A | 100 | 430 | 8 | ||
| HEV-HQ-50 | 50A | 130 | 650 | 8,5 | ||
| HEV-HQ-60 | 60A | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70A | 210 | 900 | 10,5 | HZ2 | |
| HEV-HQ-80 | 80A | 300 | 1360 | 12,5 | ||
| HEV-HQ-90 | 90A | 350 | 1500 | 15,5 | ||
| HEV-HQ-100 | 100A | 460 | 1950 | 17,5 | ||
| HEV-HQ-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-HQ-225 | 225A | 4600 | 23000 | 39 | HZ4 |
Zalecany moment dokręcania śruby mocującej M10 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-HQ-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-HQ-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700A | 54000 | 295000 | 122 | HZ6 |
Zalecany moment dokręcania śruby mocującej M12 28N·m 安装螺栓M12推荐扭矩28N·m |
| HEV-HQ-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-HQ-1200 | 1200A | 120000 | 590000 | 180 | ||
