Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Dissmann
Orzecznictwo: UL,CCC

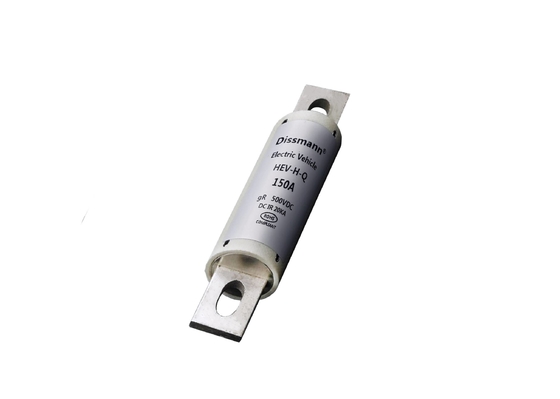

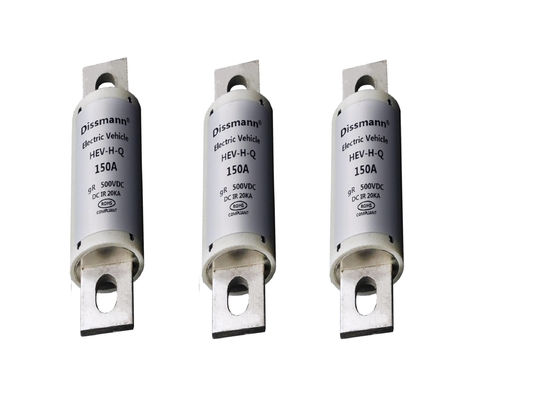

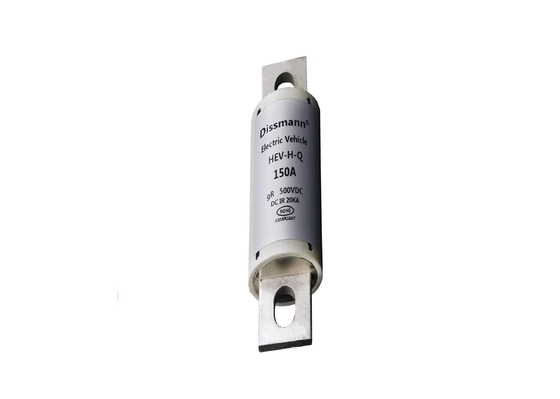

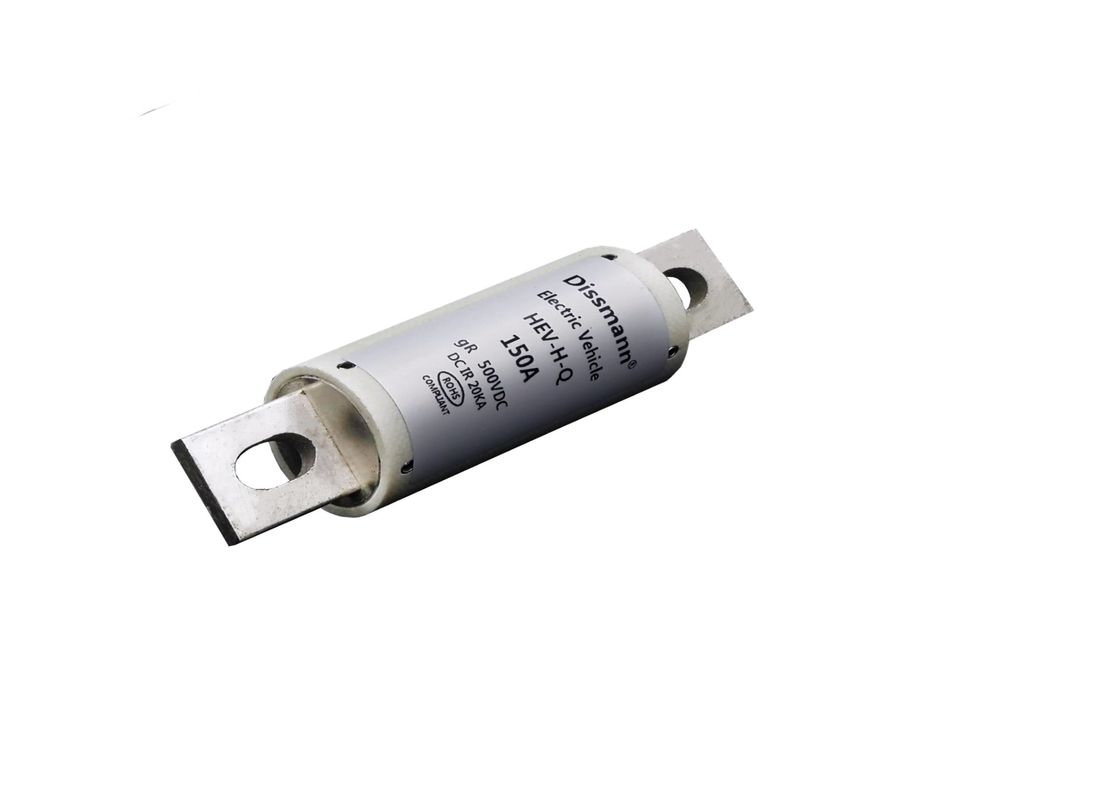

Numer modelu: HEV-H-Q 150A/500VDC
Zapłata:
Minimalne zamówienie: 100 SZTUK
Cena: Negotiable
Szczegóły pakowania: Standardowe opakowanie kartonowe
Czas dostawy: 5-8 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 000 000 sztuk

Exception : INVALID_FETCH - getIP() ERROR

Opis
Materiał:: Ceramiczny kolor:: biały
Stosowanie:: BDU, PDU, bateria, sterowanie elektryczne Napięcie znamionowe:: 500VDC
Aktualna ocena:: 150A Słowo kluczowe: Bezpiecznik samochodowy
High Light:

Bezpiecznik PDU o wysokiej zdolności wyłączania

,

bezpiecznik 500VDC o wysokiej zdolności wyłączania

,

ceramiczny bezpiecznik elektryczny 150A

Nowa energia elektryczna Bezpiecznik Bezpiecznik samochodowy Bezpiecznik elektroniczny zasilania



Szczegółowy opis produktu:
Śruba montażowa, opcjonalnie do innej instalacji
Zgodność z dyrektywą RoHS

Prąd znamionowy:-150A

Napięcie znamionowe:-500 V DC

Zdolność łamania: 20KA



Uszczelka:

Waga sztuki: 246 ± 5g

Wymiary kartonu: L.274 * W.225 * H.230mm

Wymiary pudełka wewnętrznego: L.225 * W.140 * H.50mm

Waga netto / karton: 12,3 kg

Waga brutto/karton: 13,5 kg

Wymiar kartonu: 14180 cm3



Prezentacja produktu

Napięcie znamionowe

AC/DC500V lub niższy

Ochrona typu

aR
Prąd znamionowy 5A-800A



Zdolność łamania



AC100KA, DC50KA

(stała czasowa ≤15ms)

Spełnij wymagania

UL248-20, ISO8820, JASO-D622,

Dyrektywa UE i RoHS

Uwagi





Wymiary gabarytowe produktu (mm)





Exception : INVALID_FETCH - getIP() ERROR 0





Kod rozmiaru

A±2 B ± 1,5 C±1 D±1,5 E ± 1,5 F±1 G ± 0,5 H ± 0,2 J±1
HZ1 81 22 40 55 66,5 9 15 3,3 14,75
HZ2 92,2 25 53 68 77 9 18 3.2 13,5
HZ3 92,2 33 53 68 75 9 22 5 12,5
HZ4 109 38 53 69 89,5 10,5 25 6 20,7
HZ5 110 50 53 70,5 90 10,5 38 6 20,7
HZ6 161 63 53 87 126 13,5 50 10 34
HZ7 177 76 81,5 113,5 139 16 60 10 28,4





Aktualna krzywa charakterystyczna



Exception : INVALID_FETCH - getIP() ERROR 1Exception : INVALID_FETCH - getIP() ERROR 2Exception : INVALID_FETCH - getIP() ERROR 3Exception : INVALID_FETCH - getIP() ERROR 4



Rodzaj produktu

Model

Prąd znamionowy

( A )

I2t(A2s)

Rozpraszanie mocy

(W)

Kod rozmiaru

zainstalować

Przed łukiem Po łuku
HEV-HQ-35 35A 33 145 8,5 HZ1

Zalecany moment dokręcania śruby mocującej M8 11N·m

HEV-HQ-40 40A 74 315 8
HEV-HQ-45 45A 100 430 8
HEV-HQ-50 50A 130 650 8,5
HEV-HQ-60 60A 200 880 10
HEV-HQ-70 70A 210 900 10,5 HZ2
HEV-HQ-80 80A 300 1360 12,5
HEV-HQ-90 90A 350 1500 15,5
HEV-HQ-100 100A 460 1950 17,5
HEV-HQ-125 125A 750 3430 26 HZ3
HEV-HQ-150 150A 1000 4450 31
HEV-HQ-175 175A 1400 6100 36
HEV-HQ-200 200A 1800 8300 41
HEV-HQ-225 225A 4600 23000 39 HZ4

Zalecany moment dokręcania śruby mocującej M10 20N·m

HEV-HQ-250 250A 6250 32100 41
HEV-HQ-275 275A 7800 40000 46
HEV-HQ-300 300A 9600 49000 52
HEV-HQ-325 325A 13500 63000 54
HEV-HQ-350 350A 14000 72000 59
HEV-HQ-400 400A 18500 95500 66
HEV-HQ-450 450A 24000 125000 75 HZ5
HEV-HQ-500 500A 28500 147000 84
HEV-HQ-600 600A 40500 203000 108
HEV-HQ-700 700A 54000 295000 122 HZ6

Zalecany moment dokręcania śruby mocującej M12 28N·m



HEV-HQ-800 800A 75000 406000 130
HEV-HQ-1000 1000A 90000 430000 146 HZ7
HEV-HQ-1200 1200A 120000 590000 180
