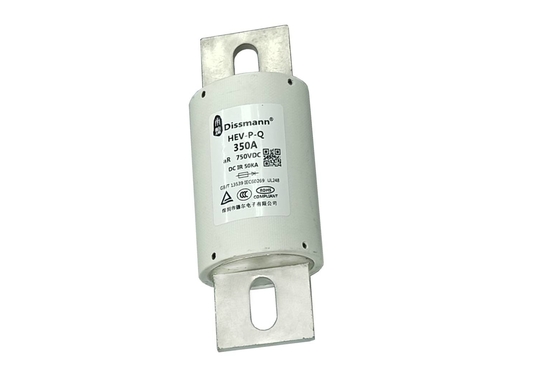

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

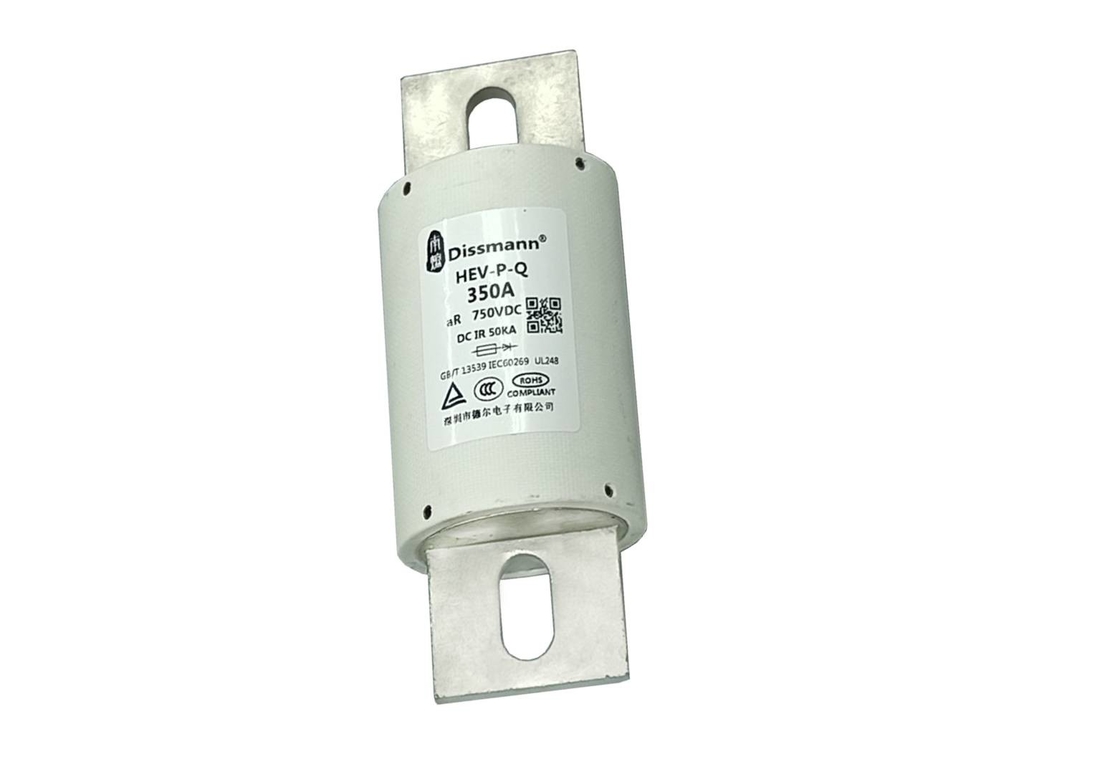

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

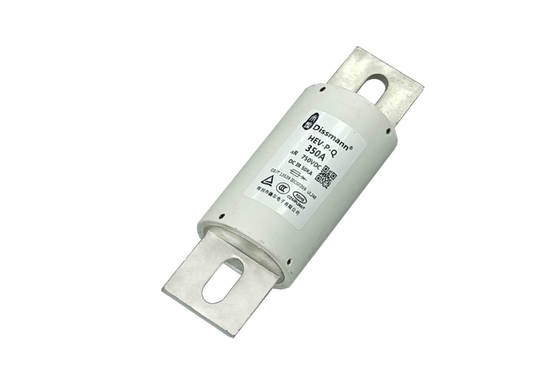

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

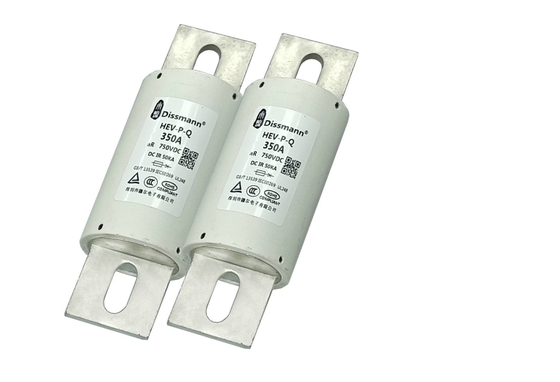

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

Duży Obraz :  Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Dissmann
Orzecznictwo: UL,CCC
Numer modelu: HEV-PQ
Zapłata:
Minimalne zamówienie: 100 SZTUK
Cena: Negotiable
Szczegóły pakowania: Standardowe opakowanie kartonowe
Czas dostawy: 5-8 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 000 000 sztuk

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania

Opis
Materiał:: Ceramiczny kolor:: biały
Stosowanie:: silnik elektryczny, BDU, akumulator, Napięcie znamionowe:: 750VDC
Aktualna ocena:: 350A Certyfikat: UL
High Light:

Bezpieczniki do pojazdów elektrycznych 350 A

,

bezpieczniki do pojazdów elektrycznych 750 V

,

bezpieczniki klasy ul o wysokiej zdolności wyłączania

Bezpiecznik o wysokiej zdolności wyłączania Bezpiecznik 350 A 750 V Bezpiecznik UL Bezpiecznik EV



Szczegółowy opis produktu:
Śruba montażowa, opcjonalnie do innej instalacji
Zgodność z dyrektywą RoHS

Prąd znamionowy:-350A

Napięcie znamionowe:-700 V DC

Zdolność łamania: 50KA



Uszczelka:

Waga sztuki: 246 ± 5g

Wymiary kartonu: L.274 * W.225 * H.230mm

Wymiary pudełka wewnętrznego: L.225 * W.140 * H.50mm

Waga netto / karton: 12,3 kg

Waga brutto/karton: 13,5 kg

Wymiar kartonu: 14180 cm3



Prezentacja produktu

Napięcie znamionowe



AC690V/DC700V lub niższy(IEC),750V(UL)

Ochrona typu

aR
Prąd znamionowy 5A-800A

Zdolność łamania



AC100KA, DC50KA

(stała czasowa ≤15ms)

Spełnij wymagania



UL248-20, ISO8820, JASO-D622,

Europa i dyrektywa RoHs

Uwagi



——



Wymiary gabarytowe produktu (mm):

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania 0

Kod rozmiaru A±2 B ± 1,5 C±1 D±1,5 E ± 1,5 F±1 G ± 0,5 H ± 0,2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10.3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33





Aktualna krzywa charakterystyczna:

Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania 1Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania 2Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania 3Bezpieczniki do pojazdów elektrycznych klasy Ul 350 A 750 V Wysoka zdolność wyłączania 4



Rodzaj produktu:

Model



Prąd znamionowy

(A)



I2t(A2s)

Rozpraszanie mocy

(W)

Kod rozmiaru



zainstalować



Przed łukiem Po łuku
HEV-PQ-5 5A 1,6 10 1,5 HT1

Zalecany moment dokręcania śruby mocującej M6 4N·m

HEV-PQ-10 10 A 3,5 19 3,8
HEV-PQ-15 15A 9,5 73 5.4
HEV-PQ-20 20A 25,5 176 6,0
HEV-PQ-25 25A 42 330 7,0
HEV-PQ-30 30A 55 420 9,0
HEV-PQ-35 35A 33 160 11,0









HT2





Zalecany moment dokręcania śruby mocującej M8 11N·m

HEV-PQ-40 40A 75 315 12,0
HEV-PQ-45 45A 95 430 12,0
HEV-PQ-50 50A 135 590 12,5
HEV-PQ-60 60A 205 940 14,8
HEV-PQ-70 70A 300 1980 17,5
HEV-PQ-80 80A 350 2350 20,5
HEV-PQ-90 90A 410 2630 24,0
HEV-PQ-100 100A 530 3450 26,5
HEV-PQ-125 125A 1700 7200 27









HT3















Zalecany moment dokręcania śruby mocującej M10 20N·m



HEV-PQ-150 150A 2750 11000 34
HEV-PQ-175 175A 4100 16000 35
HEV-PQ-200 200A 5400 21000 42
HEV-PQ-225 225A 7500 30000 45
HEV-PQ-250 250A 9700 41000 47
HEV-PQ-275 275A 12000 58000 51
HEV-PQ-M300 300A 16500 70000 56









HT4



HEV-PQ-M325 325A 20000 82000 61
HEV-PQ-M350 350A 23000 94000 63
HEV-PQ-M400 400A 30000 123000 76
HEV-PQ-300 300A 16500 70000 56
HEV-PQ-325 325A 20000 82000 61
HEV-PQ-350 350A 23000 94000 63
HEV-PQ-400 400A 30000 123000 76
HEV-PQ-450 450A 35000 135000 95
HEV-PQ-500 500A 44000 165000 108
HEV-PQ-600 600A 48000 210000 115



HT5



Zalecany moment dokręcania śruby mocującej M12 28N·m



HEV-PQ-700 700A 53000 298000 125
HEV-PQ-800 800A 75000 445000 140
