Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Napięcie znamionowe: | 150VDC | Prąd znamionowy: | 400A |
| Zdolność łamania: | DC20KA/AC50KA | Standard: | UL248-20 (ISO8820) JASO-D622 (ROHs) |
| Stosowanie: | System magazynowania energii, fotowoltaika, falownik | Słowo kluczowe: | Bezpiecznik stosu ładowania |
| High Light: | Wysokoprądowe bezpieczniki samochodowe 150VDC,wysokoprądowe bezpieczniki samochodowe ROHS,bezpiecznik 400 A dc |
||

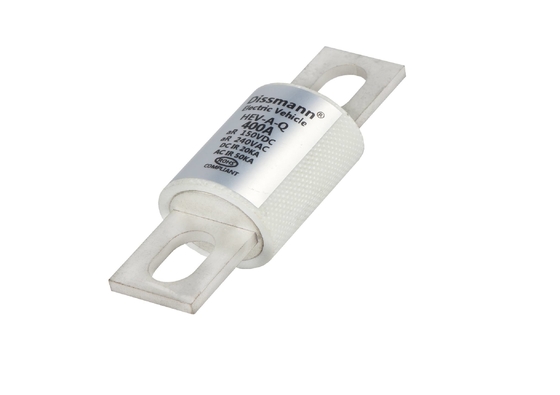

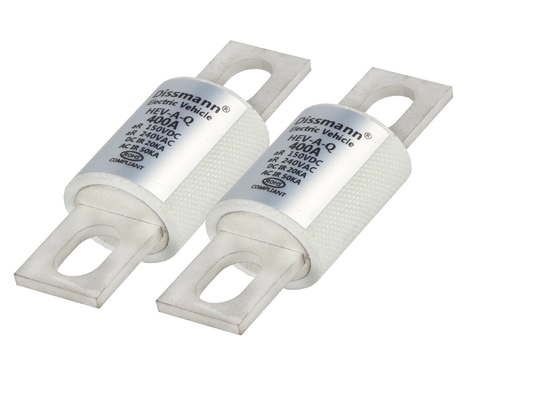

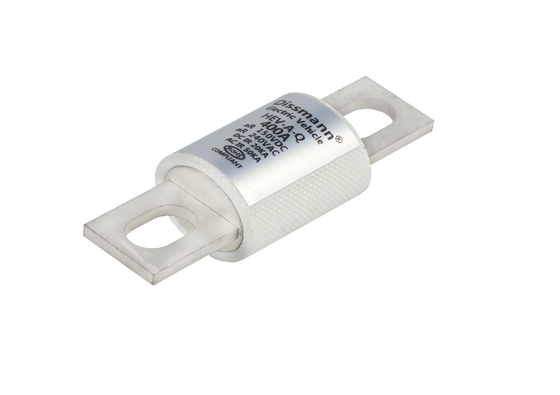

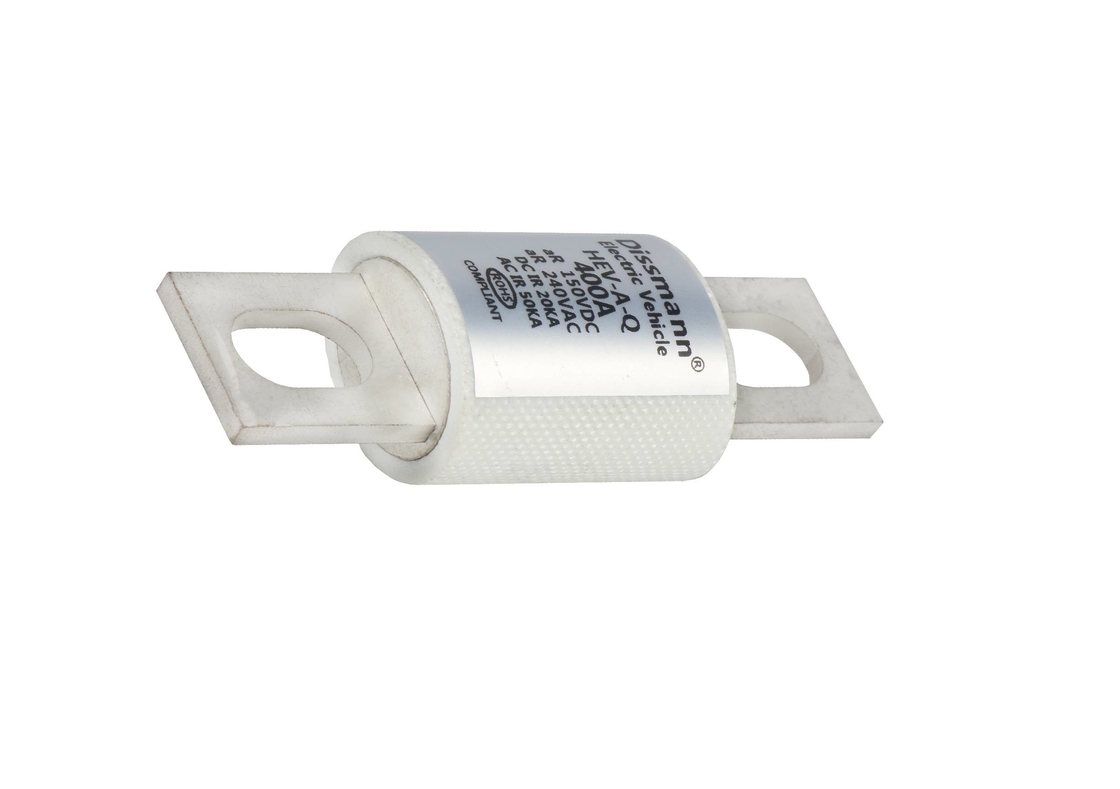

Bezpiecznik o wysokiej zdolności wyłączania Bezpiecznik serii EV Bezpiecznik 400 A Bezpiecznik stosu ładowania
Materiał:
Noumenon: Ceramiczny
Kołki: stop miedzi
Prezentacja produktu:
|
Napięcie znamionowe 额定 电压 |
AC250V/DC150V |
Ochrona typu 保护类别 |
aR |
| Prąd znamionowy 额定电流 | 5A-800A |
Zdolność łamania 分断 能力 |
DC20KA (时间常数≤15ms) |
|
Spełnij wymagania 符合 要求 |
UL248-20, ISO8820, JASO-D622, RoHS指令 |
Uwagi
|
gr |
熔断体外形及安装尺寸/Kształt i wymiary montażowe bezpieczników
| 尺寸 代码 | A±2 | B ± 1,5 | C±1 | D±1,5 | E ± 1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 |
| HW1 | 68,2 | 25 | 29 | 44 | 53 | 9 | 18 | 3,3 | 13,5 |
| HW2 | 94 | 38 | 38 | 54 | 74,5 | 10,5 | 25 | 6 | 20,7 |
允通电流曲线/dopuszczalna krzywa prądu
产品型号/rodzaj produktu
|
Model
|
Prąd znamionowy A |
I2t(A2s) |
Rozpraszanie mocy W |
Kod rozmiaru 尺寸 代码 |
zainstalować
|
|
| HEV-AQ-70 | 70A | 460 | 3920 | 6,8 | HW1 |
Zalecany moment dokręcania śruby mocującej M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-AQ-80 | 80A | 665 | 5850 | 7,5 | ||
| HEV-AQ-100 | 100A | 1120 | 11100 | 8,8 | ||
| HEV-AQ-125 | 125A | 1840 | 17600 | 11,0 | ||
| HEV-AQ-150 | 150A | 2650 | 25400 | 12,8 | ||
| HEV-AQ-200 | 200A | 4750 | 44000 | 17,5 | ||
| HEV-AQ-250 | 250A | 7420 | 68500 | 22,5 | ||
| HEV-AQ-300 | 300A | 11000 | 99000 | 26,5 | ||
| HEV-AQ-350 | 350A | 14800 | 139000 | 30,4 | ||
| HEV-AQ-400 | 400A | 18800 | 180000 | 34,8 | ||
| HEV-AQ-500 | 500A | 36000 | 110000 | 34,5 | HW2 |
Zalecany moment dokręcania śruby mocującej M10 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-AQ-600 | 600A | 43500 | 125000 | 45,6 | ||
| HEV-AQ-700 | 700A | 68000 | 198000 | 48,5 | ||
| HEV-AQ-800 | 800A | 86000 | 255000 | 57,0 | ||
| HEV-AQ-1000 | 1000A | 152000 | 470000 | 59,5 | ||
