Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 200A | Napięcie znamionowe: | 500VDC |
| Zdolność łamania: | DC50KA | Standard certyfikatu: | UL248, IEC60268 |
| Numer certyfikatu: | E496054 | Aplikacja: | system zasilania pojazdu elektrycznego, magazynowanie energii, |
| High Light: | Bezpiecznik ładowarki ev 200 A,bezpiecznik dc500v 200 A,bezpiecznik 200a o wysokiej zdolności wyłączania |
||

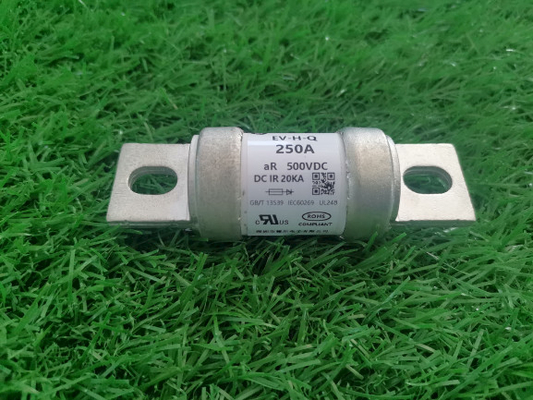

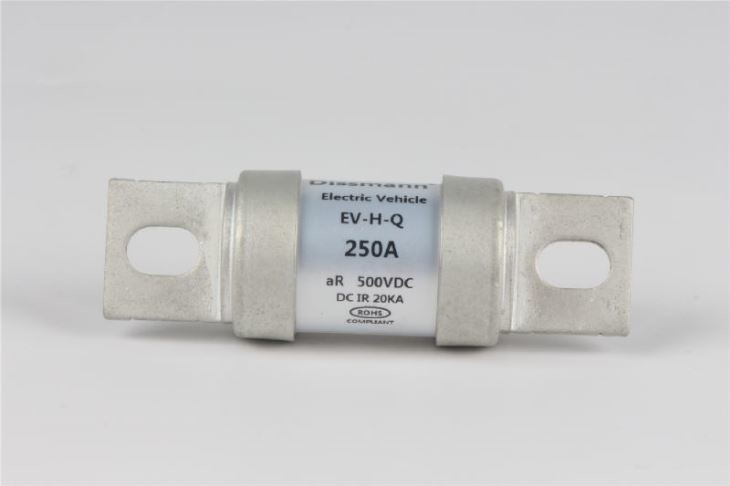

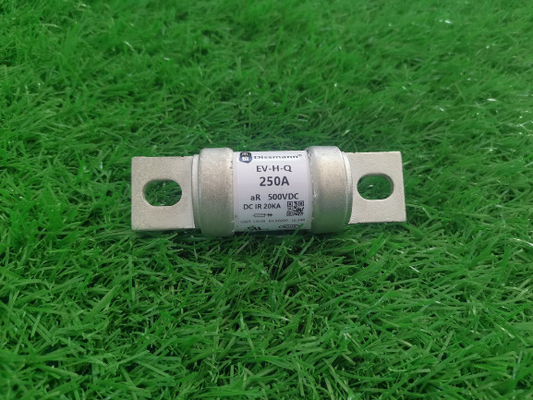

Ceramiczny przykręcany bezpiecznik półprzewodnikowy 500VDC do ładowarki EV
1. Podstawowe informacje o produkcie:
Ceremiczny bezpiecznik śrubowy, wydajność zgodna z UL248, IEC60268
Napięcie znamionowe: 500VDC, Prąd znamionowy: 200A, Zdolność wyłączania: DC50KA
Normy wdrożeniowe to UL248, IEC60268, zgodność z dyrektywami UE i Chinami RoHS
Uzyskany certyfikat UL, numer certyfikatu: nr: E496054
2. Lista funkcji produktu:
| Model |
Prąd znamionowy A |
100% spadek napięcia mV |
całka energii I2t(A2s) |
instalacja |
| EV-HQ-200 | 200 | 185 | 60300 |
Śruba mocująca M8 Zalecany moment obrotowy 11N.m |
3. Materiał produktu:
| Składnik | Materiał |
| Stopić | Miedź lub srebro |
| Zaślepka | Cynowanie ze stopu miedzi |
| Nóżki montażowe | Cynowanie ze stopu miedzi |
| Ontologia | rura ceramiczna |
| nadziewanie | Piasek kwarcowy |
4. Wymiar produktu:
| Model | Kod rozmiaru | A±2 | B ± 1,5 | C±1 | D±1,5 | F±1 | G ± 0,5 | H ± 0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
5. Rodzaj produktu:
| Model | Prąd znamionowy | I²t(A²s) | Pobór energii | Kod rozmiaru | zainstalować | |
| Przed łukiem | Łączenie | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Zalecany moment dokręcania śruby mocującej M8 11N·m |
| EV-HQ-100 | 100 | 8700 | dziesięć tysięcy | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Zalecany moment dokręcania śruby mocującej M10 20N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
6. Charakterystyka mechaniczna
6.1 Miedziana nasadka
Miedziana nasadka powinna być mocno przynitowana, aby nie można było jej zdjąć, gdy wkładka bezpiecznikowa nie jest uszkodzona.Po zanurzeniu próbki w wodzie o temperaturze 15°C-35°C na 24 godziny i wyjęciu, przyłożyć równomiernie siłę ciągnącą do 5N na każdą nasadkę końcową i trzymać ją przez 1 minutę.Miedziana nasadka nie powinna odpaść.
6.2 Próba rozciągania
Zamocuj miedzianą nasadkę na jednym końcu bezpiecznika, a następnie przyłóż napięcie 100N do miedzianej nasadki na drugim końcu wzdłuż osi poziomej.Miedziane zatyczki na obu końcach nie powinny być luźne, a korpus tuby nie powinien być złamany.
6.3.Test wytrzymałości rury
Po zamocowaniu miedzianych nasadek na obu końcach, przyłóż ciśnienie 200 N do środka rurki ceramicznej, a korpus rurki nie powinien zostać złamany.
