Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 10A-500A | Napięcie znamionowe: | AC/DC500V |
| Zdolność łamania: | AC100KA (DC20KA) | Ochrona typu: | AR |
| Aplikacja: | Pojazdy elektryczne (EV) lub hybrydowe EV | Słowo kluczowe: | Bezpiecznik ładowarki EV |
| High Light: | Ładowarka ceramiczna Bezpiecznik EV,Bezpiecznik EV GB13539,Ceramiczne bezpieczniki samochodowe UL248 |
||
Główna produkcja bezpieczników EV w Chinach dla klienta z ładowaniem EV

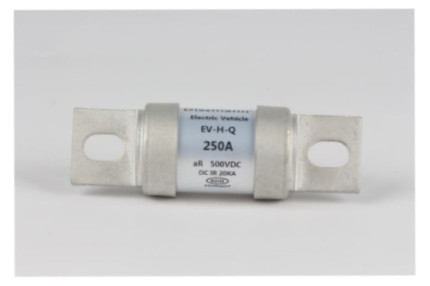

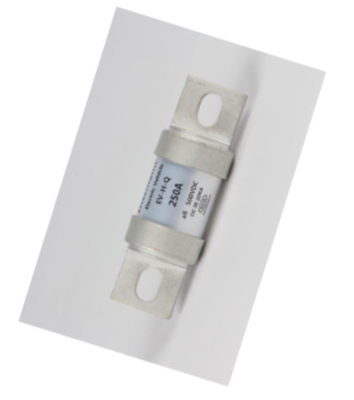

Opis bezpiecznika EV
Ta linia bezpieczników serii EV o napięciu znamionowym 500 VDC, prąd znamionowy 10A-500A, zdolność wyłączania DC30KA; Wymiary i wydajność są zgodne z UL248, GB13539, IEC60269 i GB31465.
Zakres bezpiecznika EV
Bezpieczniki tej serii do zastosowań w pojazdach elektrycznych (EV) lub hybrydowych pojazdach elektrycznych są stosunkowo nowe w branży i można je uznać za produkt łączący bezpieczniki niskonapięciowe z bezpiecznikami samochodowymi.
Funkcje bezpiecznika
Wysoka zdolność łamania dzięki żaroodpornemu i wytrzymałemu korpusowi ceramicznemu
Wysoki przepływ prądu przy minimalnej rezystancji styku dzięki solidnemu połączeniu śrubowemu
Konstrukcja bez lutowania
Doskonała trwałość ON-OFF i wysoka niezawodność dzięki płycie falistej
Mniejsza podatność na efekty termiczne podczas montażu płytki za pomocą spawanych elementów i zaciskówv
Wymiar w milimetrach bezpiecznika serii EV, wybierz rozmiar zgodnie z prądem znamionowym.
| Model | Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
| Model | Prąd znamionowy | I²t(A²s) | Pobór energii | Kod rozmiaru | zainstalować | |
| przed łukiem | stapianie | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| EV-HQ-100 | 100 | 8700 | dziesięć tysięcy | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
Kod systemu produktu
Materiały bezpiecznika EV
| Część | Materiał |
| Bezpiecznik | Srebrny stop miedzi z cyną |
| Zaślepka | Cynowanie ze stopu miedzi |
| Noga bezpiecznika | Cynowanie ze stopu miedzi |
| Korpus bezpiecznika | Rurka ceramiczna |
| Podsadzkarz | Piasek kwarcowy |
Dlaczego warto wybrać nasz bezpiecznik Dissmann?
Zespół badawczo-rozwojowy DISSMANN powstał w 2000 roku i zaczął angażować się w niezależny projekt badawczo-rozwojowy i inwestycje w branży bezpieczników.W branży elektronicznej początku XX wieku nasze firmy wyróżniały się w tej branży bezpiecznikiem rurkowym szklanym oraz bezpiecznikiem BS1362 i stały się preferowanym dostawcą wielu małych producentów AGD.Nasza firma jest członkiem Komitetu Normalizacyjnego Chin Małe Fraktywne i Niskonapięciowe Bezpieczniki.Uczestniczy w opracowywaniu i modyfikacji serii norm krajowych, takich jak GB9364 i GB13539.Posiada 4 patenty na wynalazek i 12 patentów praktycznych.
Ponieważ bateria była używana w telefonach komórkowych i laptopach, opracowaliśmy technologię bezpieczników stosowaną w ochronie obwodów prądu stałego.
Bazując na tych doświadczeniach i osiągnięciach, opracowaliśmy i dodaliśmy bezpieczniki DC do ochrony fotowoltaiki EV/HEV/słonecznej, wysokiego napięcia, dużego prądu i dużych przerw.
Wiele naszych produktów zostało wykorzystanych jako części samochodowe.
