Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 5A-800A | Napięcie znamionowe: | AC/DC1000V |
| Ocena przerywania: | DC30KA@DC1000V | Rodzaj ochrony: | AR |
| High Light: | Bezpiecznik ceramiczny 5A,bezpiecznik ceramiczny ładowarki EV,ceramiczne bezpieczniki samochodowe 8005A |
||
Najlepszy producent bezpieczników ładowarki EV w Chinach
Przeznaczenie ładowarki EV
Bezpieczniki do zastosowań w pojazdach elektrycznych (EV) lub hybrydowych EV są stosunkowo nowe w branży i można je uznać za produkt łączący bezpieczniki niskonapięciowe z bezpiecznikami samochodowymi. Dostępne dla systemów pojazdów 1000 V DC, w tym wartości znamionowe bezpieczników do 800 A, Dissmann Bezpieczniki EV zapewniają wysoką skuteczność ochrony DC napędu, systemów pomocniczych i akumulatorów.Bezpieczniki są również dostępne jako rozwiązania niestandardowe dla wyższych napięć i prądów znamionowych.

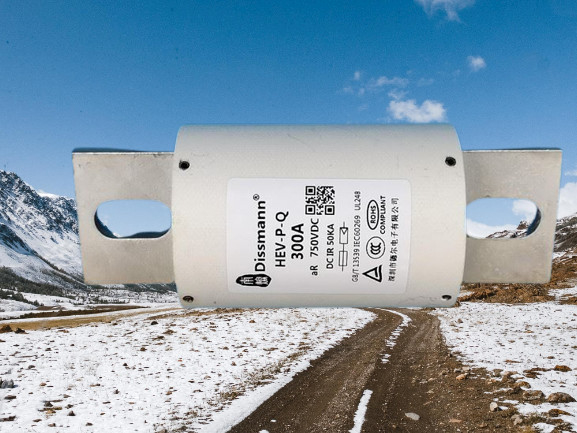

Budowa bezpiecznika ładowarki EV
Rurki bezpieczników pojazdów elektrycznych są wykonane z materiałów ceramicznych odpornych na wysokie temperatury, które mają wysoką ognioodporność i twardość stałą.
Stop jest zamykany w rurze do wytapiania, dzięki czemu 99,99% czystego srebra staje się stopem o zmiennym przekroju poprzecznym.Rura do wytapiania jest wypełniona chemicznie obrobionym piaskiem kwarcowym o wysokiej czystości i specjalnie obrobionymi materiałami chemicznymi do gaszenia aglomeracji łukiem.
Wymiar produktu bezpiecznika HEV, wybierz rozmiar zgodnie z prądem znamionowym.
| Kod wymiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
| Model | Prąd znamionowy | I2t(A2s) | Rozpraszanie mocy | Kod rozmiaru | zainstalować | |
| przed łukiem | Całkowity | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Ilość w opakowaniu
HF4: 2 wkładki bezpiecznikowe w plastikowym pudełku.
Każde długie pudełko jest zapakowane w 1 plastikowe pudełko, w sumie 2 wkładki bezpiecznikowe, rozmiar długiego pudełka to 156mm długości x 120mm szerokości x 54mm wysokości.
Każde duże pudełko zawiera 20 długich skrzynek z paskami, w sumie 40 wkładek bezpiecznikowych, rozmiar dużego pudełka to 342mm długości x 258mm szerokości x 285mm wysokości.
Warunki instalacji
Normalne warunki pracy
a) Bezpiecznik jest instalowany oddzielnie w naturalnym powietrzu bez wentylacji.Z wyjątkiem przewodów łączących, w promieniu 1 m nie ma żadnych innych części wytwarzających ciepło ani części rozpraszających ciepło.
b) Zacisk przyłączeniowy bezpiecznika powinien zapewniać stabilny i niezawodny styk elektryczny.Rezystancja zestyku nie powinna znacząco wpływać na działanie bezpiecznika.
c) Bezpiecznik może być montowany pionowo, poziomo lub ukośnie.Jeśli polegasz na nacisku sprężyny, aby zapewnić podłączenie elektryczne bezpiecznika, powinieneś wybrać odpowiednie miejsce podczas instalacji, aby uniknąć niekorzystnego wpływu grawitacji i wibracji na połączenie elektryczne.
Często zadawane pytania:
Pytanie 1: Jaki jest twój stan testu bezpiecznika?
Odpowiedź 1:Nasz bezpiecznik jest testowany w warunkach 25 ± 5 ° C w laboratorium.
