Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 5A-800A | Napięcie znamionowe: | AC/DC1000V |
| Ocena przerywania: | DC30KA@DC1000V | Rodzaj ochrony: | AR |
| High Light: | Bezpiecznik wysokiego napięcia CCC,biały bezpiecznik ceramiczny 800A,biały bezpiecznik ceramiczny ESS |
||

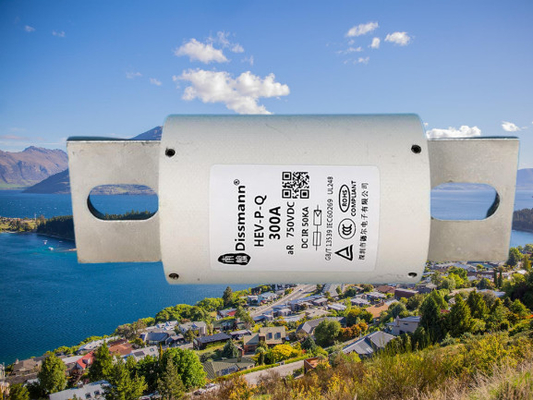

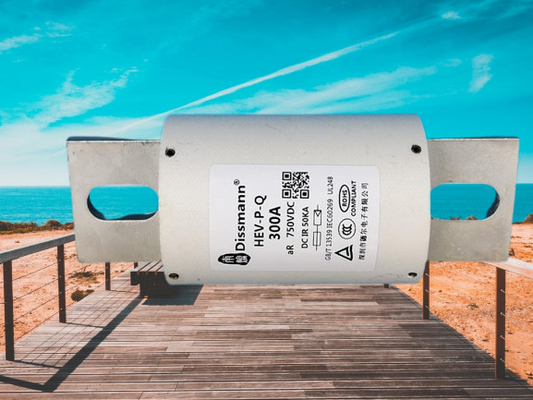

Produkcja bezpieczników do wysokoprądowych ładowarek EVw Chinach
Podstawowe informacje o ładowarce EV
Przykręcony szybki bezpiecznik, wymiary i wydajność są zgodne: GB13539, IEC60269, UL248
Napięcie znamionowe: DC1000V lub niższe
Prąd znamionowy: 300A
Klasa ochrony: aR
Zdolność zrywania: DC30kA (stała czasowa ≤15ms)
Zastosowanie bezpiecznika HEV
| Część | Materiał |
| Drut bezpiecznikowy | Miedziany lub Srebrny |
| Zaślepka | Cynowanie ze stopu miedzi |
| Noga bezpiecznika | Cynowanie ze stopu miedzi |
| Korpus bezpiecznika | Rurka ceramiczna |
| Podsadzkarz | Piasek kwarcowy |
Budowa bezpiecznika ładowarki EV
Rurki bezpieczników pojazdów elektrycznych są wykonane z materiałów ceramicznych odpornych na wysokie temperatury, które mają wysoką ognioodporność i twardość stałą.
Stop jest zamykany w rurze do wytapiania, dzięki czemu 99,99% czystego srebra staje się stopem o zmiennym przekroju poprzecznym.Rura do wytapiania jest wypełniona chemicznie obrobionym piaskiem kwarcowym o wysokiej czystości i specjalnie obrobionymi materiałami chemicznymi do gaszenia aglomeracji łukiem.
Wymiar produktu bezpiecznika HEV, wybierz rozmiar zgodnie z prądem znamionowym.
| Kod wymiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
| Model | Prąd znamionowy | I2t(A2s) | Rozpraszanie mocy | Kod rozmiaru | zainstalować | |
| przed łukiem | Całkowity | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Ilość w opakowaniu
HF4: 2 wkładki bezpiecznikowe w plastikowym pudełku.
Każde długie pudełko jest zapakowane w 1 plastikowe pudełko, w sumie 2 wkładki bezpiecznikowe, rozmiar długiego pudełka to 156mm długości x 120mm szerokości x 54mm wysokości.
Każde duże pudełko zawiera 20 długich skrzynek z paskami, w sumie 40 wkładek bezpiecznikowych, rozmiar dużego pudełka to 342mm długości x 258mm szerokości x 285mm wysokości.
Informacja zwrotna:
1. Po otrzymaniu przedmiotów wczesne potwierdzenie kupującego będzie bardzo cenne
2. Ponieważ Twoja opinia jest bardzo ważna dla rozwoju naszej firmy, serdecznie zapraszamy do zadowolenia z naszych produktów i usług.Istota
3. Skontaktuj się z nami przed wystawieniem negatywnej lub neutralnej opinii.Rozwiążemy z nami wszelkie problemy.Dziękuję za zrozumienie.
Dlaczego warto wybrać nasz bezpiecznik Dissmann?
Zespół badawczo-rozwojowy DISSMANN powstał w 2000 roku i zaczął angażować się w niezależny projekt badawczo-rozwojowy i inwestycje w branży bezpieczników.W branży elektronicznej początku XX wieku nasze firmy wyróżniały się w tej branży bezpiecznikiem rurkowym szklanym oraz bezpiecznikiem BS1362 i stały się preferowanym dostawcą wielu małych producentów AGD.Nasza firma jest członkiem Komitetu Normalizacyjnego Chin Małe Fraktywne i Niskonapięciowe Bezpieczniki.Uczestniczy w opracowywaniu i modyfikacji serii norm krajowych, takich jak GB9364 i GB13539.Posiada 4 patenty na wynalazek i 12 patentów praktycznych.
Ponieważ bateria była używana w telefonach komórkowych i laptopach, opracowaliśmy technologię bezpieczników stosowaną w ochronie obwodów prądu stałego.
Bazując na tych doświadczeniach i osiągnięciach, opracowaliśmy i dodaliśmy bezpieczniki DC do ochrony fotowoltaiki EV/HEV/słonecznej, wysokiego napięcia, dużego prądu i dużych przerw.
Wiele naszych produktów zostało wykorzystanych jako części samochodowe.
Często zadawane pytania:
Pytanie 1: Jaki jest twój stan testu bezpiecznika?
Odpowiedź 1:Nasz bezpiecznik jest testowany w warunkach 25 ± 5 ° C w laboratorium.
