Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Orzecznictwo: | UL |
|---|---|---|---|
| Rodzaj ochrony: | aR | Zdolność niszczenia: | DC20KA/AC100KA |
| High Light: | Bezpiecznik pojazdu elektrycznego DC750V,bezpiecznik EV o dużej wytrzymałości na zerwanie |
||
Ta seria produktów to okrągłe bezpieczniki typu śrubowego, które charakteryzują się małymi rozmiarami, szybkim utrwalaniem, niskim I2t, wysoką niezawodnością itp. Nadaje się do zabezpieczenia przed zwarciem i rezerwą przetwornicy częstotliwości, prostownika, falownika, różnych zasilaczy i inny sprzęt półprzewodnikowy, a także akumulator zasilający, silnik, kondensator, drut oraz inny sprzęt i urządzenia.Ten produkt ma dobrą odporność na wibracje i ognioodporność i nadaje się do transportu kolejowego, pojazdów silnikowych i innych zastosowań w środowisku wibracyjnym.
1. Bezpiecznik serii DC750V EV-PQ (prąd znamionowy: 10A-500A, rodzaj ochrony: aR, zdolność wyłączania: DC20KA/AC100KA)
| Model | Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-PQ | VP1 | 109 | 30.4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37,3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91,2 | 125,3 | 12,5 | 40 | 6 | 20 |
Rodzaj produktu:
| Model | Prąd znamionowy | I²t(A²s) | Pobór energii | Kod rozmiaru | zainstalować | |
| przed łukiem | stapianie | W | ||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m |
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 | Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 | 140 | ||

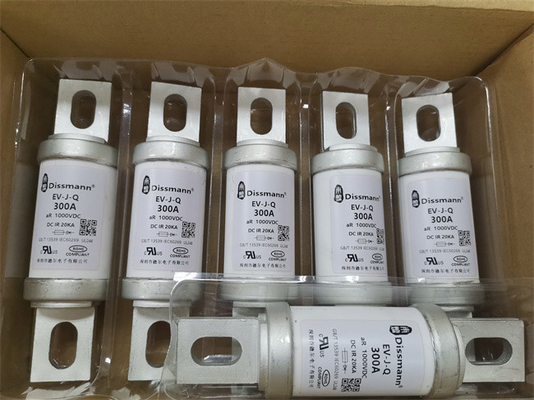

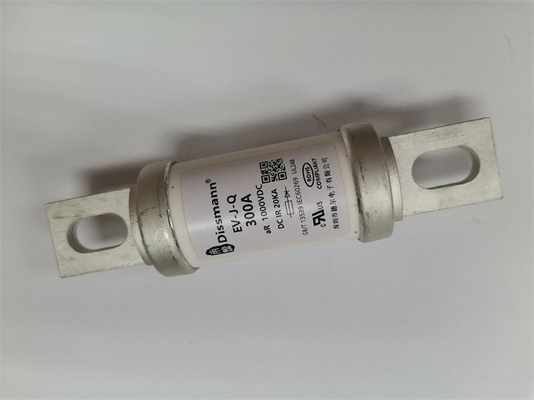

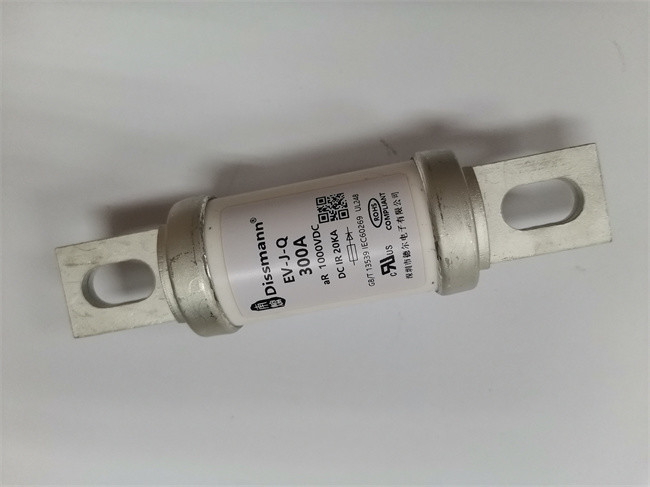

1. Bezpiecznik serii DC1000V EV-JQ (prąd znamionowy: 10A-800A, rodzaj ochrony: aR, zdolność wyłączania: DC20KA/AC100KA)
| Model | Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37,3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90.1 | 117,9 | 12,5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
Rodzaj produktu:
| Model | Prąd znamionowy A | I²t(A²s) |
Pobór energii W |
Kod rozmiaru |
zainstalować | |
| przed łukiem | stapianie | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Śruba mocująca M10 zalecany moment dokręcenia 20 N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
Zastosowania bezpiecznika EV:
