Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Orzecznictwo: | UL |
|---|---|---|---|
| Rodzaj ochrony: | aR | Zdolność niszczenia: | DC20KA/AC100KA |
| Napięcie znamionowe: | AC/DC500V | Prąd znamionowy: | AC100KA/DC20KA |
| High Light: | Bezpiecznik EV o dużej zdolności wyłączania,bezpiecznik pojazdu elektrycznego DC500V |
||

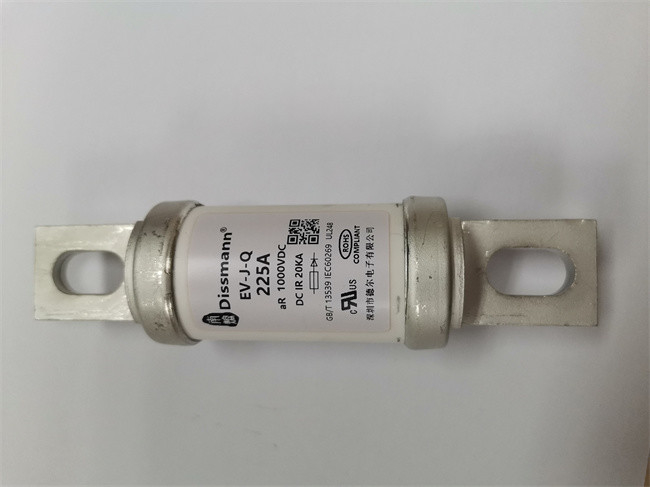

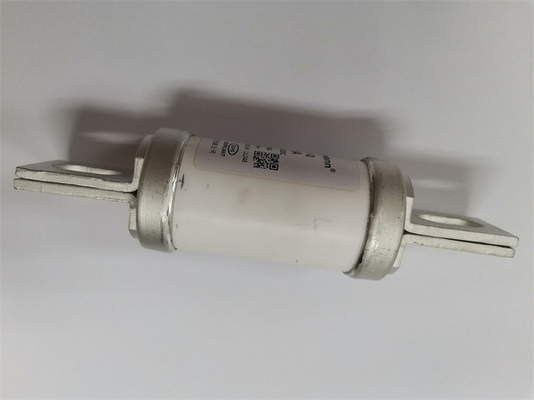

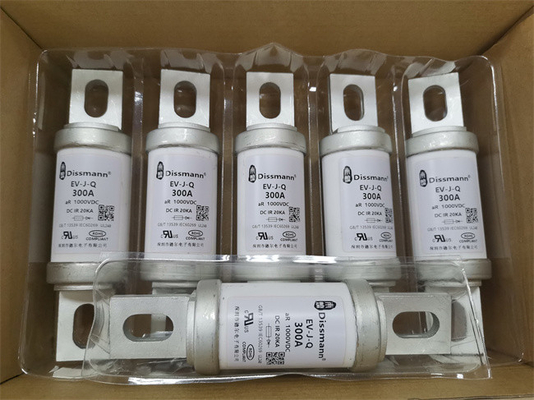

Ta seria produktów to okrągłe bezpieczniki typu śrubowego, które charakteryzują się małymi rozmiarami, szybkim utrwalaniem, niskim I2t, wysoką niezawodnością itp. Nadaje się do zabezpieczenia przed zwarciem i rezerwą przetwornicy częstotliwości, prostownika, falownika, różnych zasilaczy i inny sprzęt półprzewodnikowy, a także akumulator zasilający, silnik, kondensator, drut oraz inny sprzęt i urządzenia.Ten produkt ma dobrą odporność na wibracje i ognioodporność i nadaje się do transportu kolejowego, pojazdów silnikowych i innych zastosowań w środowisku wibracyjnym.
1. Bezpiecznik serii DC500V EV-PQ (prąd znamionowy: 10A-500A, rodzaj ochrony: aR, zdolność wyłączania: DC20KA/AC100KA)
| Model | Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
| Model | Prąd znamionowy A | I²t(A²s) | Pobór energii W | Kod rozmiaru | zainstalować | |
| przed łukiem | stapianie | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| EV-HQ-100 | 100 | 8700 | dziesięć tysięcy | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m
|
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
