Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Prąd znamionowy: | 5A-800A |
|---|---|---|---|
| Napięcie znamionowe: | AC/DC500V | Zdolność niszczenia: | AC100KA/DC50KA |
| Ochrona typu: | aR | Podanie: | akumulator, ładowarka EV |
| High Light: | Bezpiecznik ochronny akumulatora 800 A,bezpiecznik światłowodowy HEV |
||

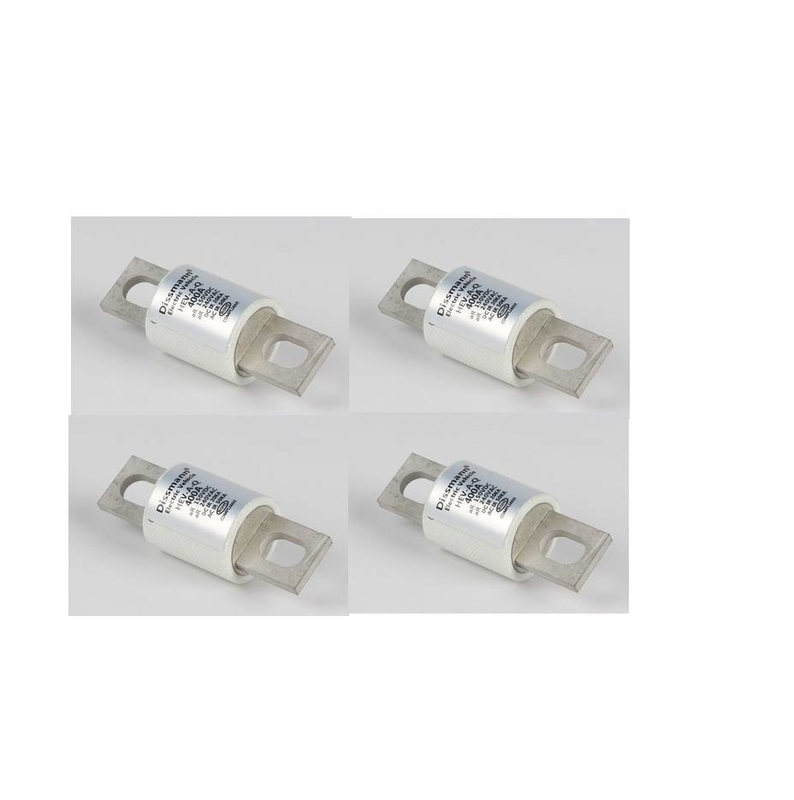

Zastosowanie bezpiecznika serii UL248 HEV do ochrony akumulatora
Zastosowanie bezpiecznika HEV
Produkty z tej serii to bezpieczniki z okrągłymi rurami, o niewielkich rozmiarach, dużej zdolności wyłączania, odporności na szok temperaturowy, udarach prądowych, wibracjach i wstrząsach mechanicznych oraz silnym obciążeniu chemicznym.Ma zastosowanie do układu zasilania pojazdu elektrycznego, akumulatorów do magazynowania energii i zasilania, kondensatora do magazynowania energii, kontrolera konwersji częstotliwości, ładowarki, drutu i innych części samochodowych i zabezpieczenia przed zwarciem, przeciążeniem i zabezpieczeniem zapasowym.
Podstawowe informacje o bezpieczniku HEV
Ten bezpiecznik HEV nadaje się do linii w zakresie prądu znamionowego 5A-800A, napięcie znamionowe AC/DC500V, zdolność wyłączania do AC100KA/DC50KA przy AC/DC500V. Rodzaj ochrony to aR, a stała czasowa ≥10ms.
Wymiar w milimetrach
| Rysunek rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28.4 |
HZ1:Śruba mocująca M8 zalecany moment dokręcenia 11N·m, zakres prądu znamionowego 35A-60A.
HZ2:Śruba mocująca M8 zalecany moment dokręcania 11Nm, zakres prądu znamionowego 70A-100A.
HZ3:Śruba mocująca M8 zalecany moment dokręcenia 11N·m, zakres prądu znamionowego 125A-200A.
HZ4:Śruba mocująca M10 zalecany moment dokręcania 20N·m, zakres prądu znamionowego 225A-400A.
HZ5:Śruba mocująca M10 zalecany moment obrotowy 20N·m, zakres prądu znamionowego 450A-600A.
HZ6:Śruba mocująca M12 zalecany moment dokręcania 28N·m, zakres prądu znamionowego 700A-800A.
HZ7:Śruba mocująca M12 zalecany moment obrotowy 28N·m, zakres prądu znamionowego 1000A-1200A.
Kod systemu produktu
Dissmanna®Wyświetlacz fabryczny
Dissmanna®Wystawa warsztatu bezpieczników
Często zadawane pytania
Pytanie: Jakie są warunki cenowe Twojej firmy?
Odpowiadać:Nasza cena jest ceną ex-work, ogólnie akceptuje płatności PayPal, TT.
