Szczegóły Produktu:
|
| Napięcie znamionowe: | DC500V/AC690 | Prąd znamionowy: | 400A-1250A |
|---|---|---|---|
| Rodzaj ochrony: | aR | Zdolność niszczenia: | DC50KA (czas natychmiastowy ≤10ms) |
| glowny material: | Ceramika | Podanie: | całej branży produktów elektronicznych |
| High Light: | Bezpiecznik 400A o dużej zdolności wyłączania,ceramiczny bezpiecznik samochodowy 1250A |
||
Ceramiczny bezpiecznik rurowy jest szeroko stosowany w całym przemyśle produktów elektronicznych ze względu na doskonałą zdolność wyłączania i funkcję przeciwwybuchową.Głównym materiałem jest ceramika, która jest bezpieczniejsza niż tradycyjne szklane rurki.
Poniżej przedstawiono kilka różnych typów bezpieczników ceramicznych wytwarzanych przez bezpiecznik Dissamnn:

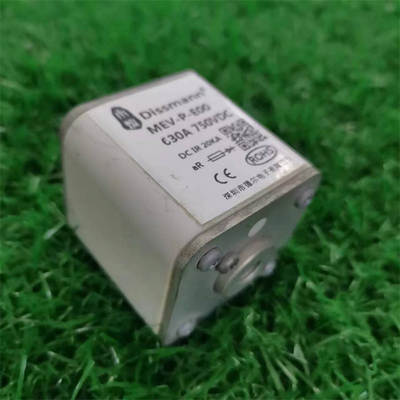

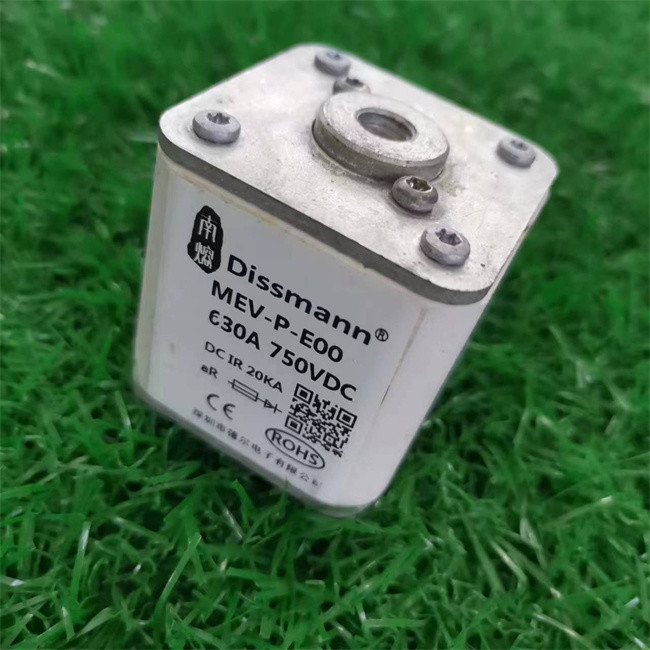

1.750VDC Kwadratowy ceramiczny bezpiecznik serii MEV:MEV-P-E00
|
Model |
Kod produktu |
Prąd znamionowy A |
I²t(A²Sek) |
Pobór energii W |
|
| przed łukiem | Całkowity | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40A | 40 | 270 | 9 |
| MEV-N-E00-50 | 50A | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63A | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80A | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100A | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125A | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160A | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200A | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250A | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315A | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350A | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400A | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450A | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500A | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550A | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630A | 48500 | 325000 | 80 | |
2.Bezpiecznik cylindryczny ceramiczny serii HEN 500VDC:HEN-HQ
Bezpiecznik cylindryczny ceramiczny serii HEN 500VDC
| Kod rozmiaru | A±0,3 | B±0,5 | C±0,5 | D±0,3 | E±0,5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
|
Model |
Prąd znamionowy A |
I2t(A2s) |
Rozpraszanie mocy W |
Kod rozmiaru |
zainstalować |
|
| przed łukiem | stapianie | |||||
| HEN-HQ-N200 | 200A | 6000 | 20400 | 23 | HN1 |
Zalecany moment dokręcenia śruby mocującej M6 6 Nm |
| HEN-HQ-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-HQ-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-HQ-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-HQ-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
Śruba mocująca M8 zalecany moment dokręcenia 12 N·m |
| HEN-HQ-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-HQ-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-HQ-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-M630 | 630A | 150000 | 512000 | 50 | ||
3.Bezpiecznik ceramiczny MEV 750VDC:MEV-P-C20
Bezpiecznik ceramiczny MEV 750VDC
| Model | Kod produktu | Prąd znamionowy A |
I²t(A²Sek) | Pobór energii W |
|
| przed łukiem | stapianie | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7.2 | 48 | 5.5 |
| MEV-P-C20-20 | 20 | 11,5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
4.Bezpiecznik serii 750VDC Ceramic HD14P:HD14P-30
Bezpiecznik ceramiczny serii HD14P 750VDC
| Model |
Prąd znamionowy A |
Napięcie znamionowe V |
Zdolność zrywania |
| HD14S.J05 | 10A ~ 150A | 400Vac | 6KA |
| HD14H.J05 | 10A ~ 150A | 500Vac |
5.Bezpiecznik fotowoltaiczny 1000VDC Ceramic10x38: HD10PV.J03
Bezpiecznik PV 1000VDC Ceramic10x38
| Model |
Prąd znamionowy A |
Napięcie znamionowe V |
Zdolność zrywania |
Materiał korpusu |
| HD10PV.J01/ HD10PV.J03/ HD10PV.J04 | 1A ~ 40A | 1000 V AC/DC | 1,5KA |
Włókno ceramiczne / szklane |
| HD10P.J01/HD10P.J03/HD10P.J04 | 1A ~ 40A | 750V AC/DC | 1,5KA | |
| HD10V.J01/HD10V.J03/HD10V.J04 | 1A ~ 50A | 700 V AC/DC | 6KA | |
| HD10D.J01/HD10D.J03/HD10D.J04 | 1A ~ 50A | 500 V AC/DC | 6KA | |
| HD10C/HD10C.J01/HD10C.J03/HD10C.J04 | 30A ~ 100A | 400 VDC | 1,5KA |
Ceramiczny |
| HD10X/HD10X.J01/HD10X.J03/HD10X.J04 | 30A ~ 100A | 500Vac | 1,5KA | |
| HL10L1/HL10L1.J01/HL10L1.J03/HL10L1.J04 | 30A ~ 100A | 200 VDC | 1,5KA | |
| HL10L2/HL10L2.J01/HL10L2.J03/HL10L2.J04 | 30A ~ 100A | 100 VDC | 1,5KA | |
| HL10L/HL10L.J01/HL10L.J02/HL10L.J03/HL10L.J04 | 30A ~ 100A | 80Vdc | 1,5KA | |
| HDQ10C/HDQ10C.J01/HDQ10C.J03/HDQ10C.J04 | 30A ~ 100A | 400 VDC | 1,5KA |
włókno szklane |
| HDQ10X/HDQ10X.J01/HDQ10X.J03/HDQ10X.J04 | 30A ~ 100A | 500Vac | 1,5KA | |
| HLQ10L1/HLQ10L1.J01/HLQ10L1.J03/HLQ10L1.J04 | 30A ~ 100A | 200 VDC | 1,5KA | |
| HLQ10L2/HLQ10L2.J01/HLQ10L2.J03/HLQ10L2.J04 | 30A ~ 100A | 100 VDC | 1,5KA | |
| HLQ10L/HLQ10L.J01/HLQ10L.J03/HLQ10L.J04 | 30A ~ 100A | 80Vdc | 1,5KA |
