Szczegóły Produktu:
|
| Napięcie znamionowe: | AC125V/DC80V | Prąd znamionowy: | 10A-500A |
|---|---|---|---|
| Rodzaj ochrony: | aR | Zdolność niszczenia: | DC2700A |
| Spełniać wymagania: | UL248-13, ISO8820, JASO-D622, RoHS | ||
| High Light: | Bezpiecznik przykręcany 10 amperów,bezpiecznik systemu magazynowania energii 500 amperów |
||

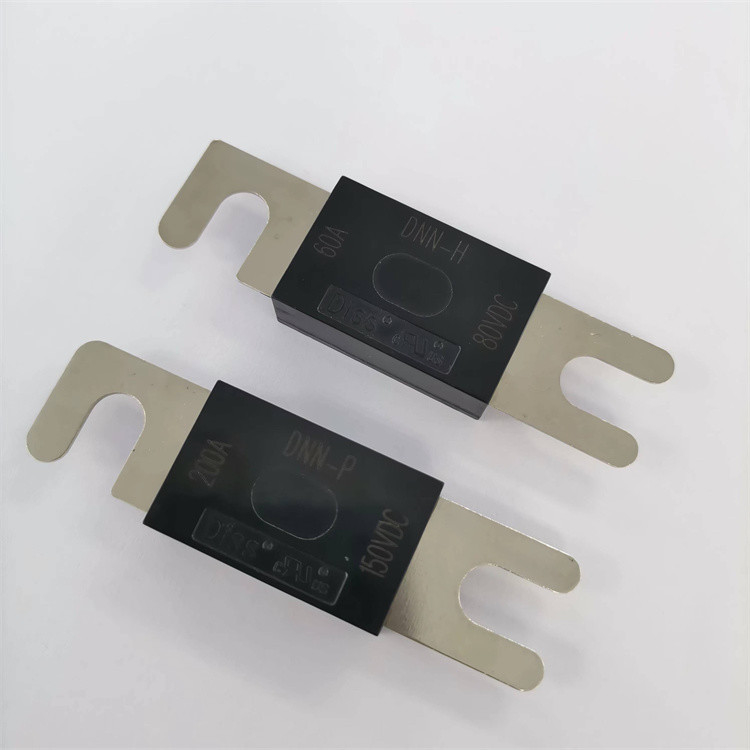

Bezpiecznik magazynujący energię AC125V/DC80V serii DNN-H
Bezpieczniki serii Dissmann DNN-H posiadają certyfikat UL i są bezpiecznikami niskonapięciowymi, których zdolność wyłączania wynosi DC2,7KA dla ochrony aR w obwodzie, a ta seria bezpieczników może być używana do systemu magazynowania energii, akumulatora, ochrony modułu sterującego itp.
Prąd znamionowy ≤275A Prąd znamionowy ≥300A
Gdy prąd znamionowy ≥300 amperów, stopa kontaktowa będzie grubsza.
2. Rodzaj produktu, który możesz wybrać z bezpiecznika Dissmanna:
Model | Kod produktu | Prąd znamionowy A | Spadek napięcia mV | Wymagania dotyczące instalacji |
| DNN-H | DNN-H-35 | 35 | 130 | Zamontować śrubę M8, zalecany moment obrotowy 10 N·m ±1 N·m |
| DNN-H-40 | 40 | 125 | ||
| DNN-H-50 | 50 | 120 | ||
| DNN-H-60 | 60 | 116 | ||
| DNN-H-80 | 80 | 112 | ||
| DNN-H-100 | 100 | 110 | ||
| DNN-H-125 | 125 | 105 | ||
| DNN-H-130 | 130 | 100 | ||
| DNN-H-150 | 150 | 96 | ||
| DNN-H-175 | 175 | 90 | ||
| DNN-H-200 | 200 | 86 | ||
| DNN-H-225 | 225 | 83 | ||
| DNN-H-250 | 250 | 80 | ||
| DNN-H-275 | 275 | 77 | ||
| DNN-H-300 | 300 | 75 | ||
| DNN-H-325 | 325 | 83 | ||
| DNN-H-350 | 350 | 81 | ||
| DNN-H-400 | 400 | 80 | ||
| DNN-H-425 | 425 | 78 | ||
| DNN-H-450 | 450 | 78 | ||
| DNN-H-500 | 500 | 76 |
3. Materiały bezpiecznika przykręcanego DC80V:
Nazwa komponentu | Materiał |
Kontakt ze stopą | Stop miedzi |
Numenon | Elektryczna skorupa z drewna |
4. Kryteria działania bezpiecznika:
| Obciążenie | Czas otwarcia | |
| 10A ~ 500A | ||
| min | maks | |
| 110% | 14400 | ∞ |
| 160% | 10 | ∞ |
| 200% (≤200A) | 0 | 100 |
| 200%(>200A) | 0 | 300 |
| 250% (≤200A) | 0 | 60 |
| 250%(>200A) | 0,8 | 120 |
| 600% | 0,02 | 10 |
5. Charakterystyka prądowa bezpiecznika 80VDC:
6. Zastosowanie bezpiecznika śrubowego Dissman 80VDC:
