Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 5A-800A | Napięcie znamionowe: | DC1000V |
| Kategoria: | aR | Zdolność niszczenia: | DC30KA |
| Standard wykonawczy: | UL248-20, ISO8820, JASO-D622, zgodność z RoHS | Podanie: | akumulator pojazdu elektrycznego i hybrydowego |

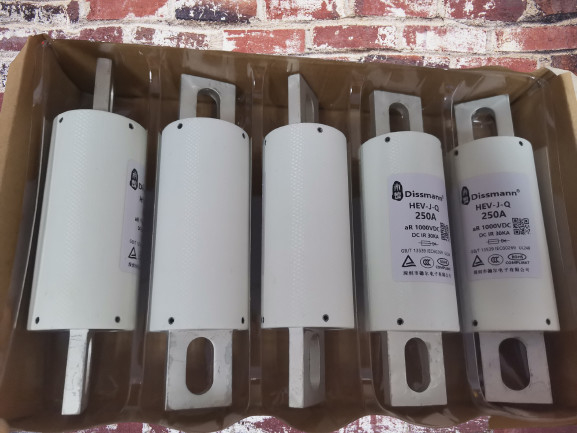

Dostawa ceramicznych bezpieczników samochodowych serii 250A HEV w Chinach
Podstawowe informacje o produkcie dotyczące bezpiecznika serii HEV
Bezpieczniki tej serii HEV są przeznaczone głównie do ochrony przeciwzwarciowej i rezerwowej urządzeń półprzewodnikowych, takich jak przetwornice częstotliwości, prostowniki, falowniki, różne zasilacze, a także akumulatory zasilające, silniki, kondensatory, przewody i inny sprzęt i urządzenia. Mogą pasować do linii w napięciu DC150V/DC500V/DC750V/DC1000V, zakres prądu znamionowego 5A-800A, zdolność wyłączania do DC30KA.
Wymiary bezpiecznika DC1000V HEV
| Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Typ produktu bezpiecznika DC1000V HEV
| Model | Prąd znamionowy | I2t(A2S) | Rozpraszanie mocy | Kod rozmiaru | zainstalować | |
| przed łukiem | Całkowity | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Często zadawane pytania
Pytanie: Nominalny prąd mojej baterii wynosi 250 A, a prąd pulsacyjny 380 A.Więc jaka część bezpiecznika prądu jest chroniona?
Odpowiedź:Ogólnie rzecz biorąc, używamy twojego prądu pulsacyjnego jako podstawy do wyboru, a wymagany jest bezpiecznik 600A.
