Szczegóły Produktu:
|
| Materiał: | Ceramiczny | Kolor: | Biały |
|---|---|---|---|
| Prąd znamionowy: | 5A-800A | Napięcie znamionowe: | DC1000V |
| Kategoria: | aR | Zdolność niszczenia: | DC30KA |
| Standard wykonawczy: | UL248-20, ISO8820, JASO-D622, zgodność z RoHS | Podanie: | akumulator pojazdu elektrycznego i hybrydowego |
Certyfikowany przez TUV dostawca bezpieczników serii HEV w Chinach
Charakterystyka bezpiecznika serii HEV
Ta seria produktów to bezpieczniki z okrągłymi rurkami, które charakteryzują się małymi rozmiarami, szybkim dmuchaniem, niskim I2t i wysoką niezawodnością. Jesteśmy marką Dissmann, większość bezpieczników serii HEV stosowanych do ochrony stosu ładowania, głęboki rozwój w ładowaniu przemysł palowy od prawie 10 lat stał się głównym dostawcą większości wiodących przedsiębiorstw. Obecnie naszym głównym klientem jest Star Charge, Sinexcel, Chargecore, Winline itp.

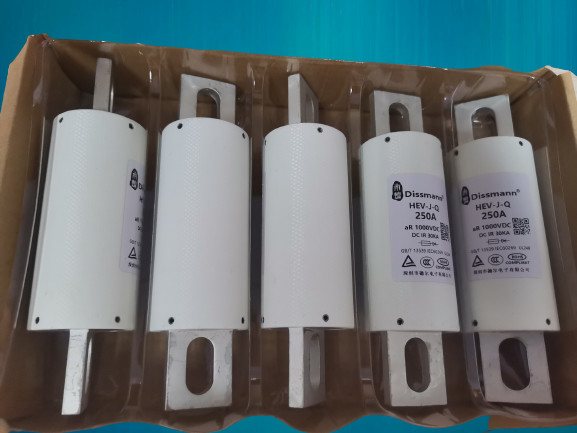

Struktura bezpiecznika serii HEV
Bezpiecznik HEV składa się z korpusu rurki i dwóch zaślepek. Rura wykonana jest z włókna szklanego, a nóż na obu końcach jest pokryty cyną ze stopu miedzi.
Wymiar bezpiecznika HEV (mm)
| Kod rozmiaru | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Rodzaj produktu bezpiecznika DC1000V HEV, wybierz rozmiar zgodnie z prądem znamionowym.
| Model | Prąd znamionowy | I2t(A2S) | Rozpraszanie mocy | Kod rozmiaru | zainstalować | |
| przed łukiem | Całkowity | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Śruba mocująca M8 zalecany moment dokręcenia 11 N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | Śruba mocująca M10 zalecany moment dokręcenia 20 N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Śruba mocująca M12 zalecany moment dokręcenia 28 N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HF1: zakres prądu znamionowego 5A-80A, dostępny w śrubie mocującej M8 zalecany moment dokręcania 11N·m;
HF2: zakres prądu znamionowego 90A-150A, dostępny w śrubie mocującej M8 zalecany moment dokręcania 11N·m;
HF3: zakres prądu znamionowego 175A-325A, dostępny w śrubie mocującej M10 zalecany moment dokręcania 20 N·m;
HF4: zakres prądu znamionowego 350A-500A, dostępny w śrubie montażowej M8 zalecany moment dokręcania 20 N·m;
HF5: zakres prądu znamionowego 600A-800A, dostępny w śrubie montażowej M12 zalecany moment obrotowy 28N·m;
Często zadawane pytania
Pytanie: Nominalny prąd mojej baterii wynosi 250 A, a prąd pulsacyjny 380 A.Więc jaka część bezpiecznika prądu jest chroniona?
Odpowiedź:Ogólnie rzecz biorąc, używamy twojego prądu pulsacyjnego jako podstawy do wyboru, a wymagany jest bezpiecznik 600A.
